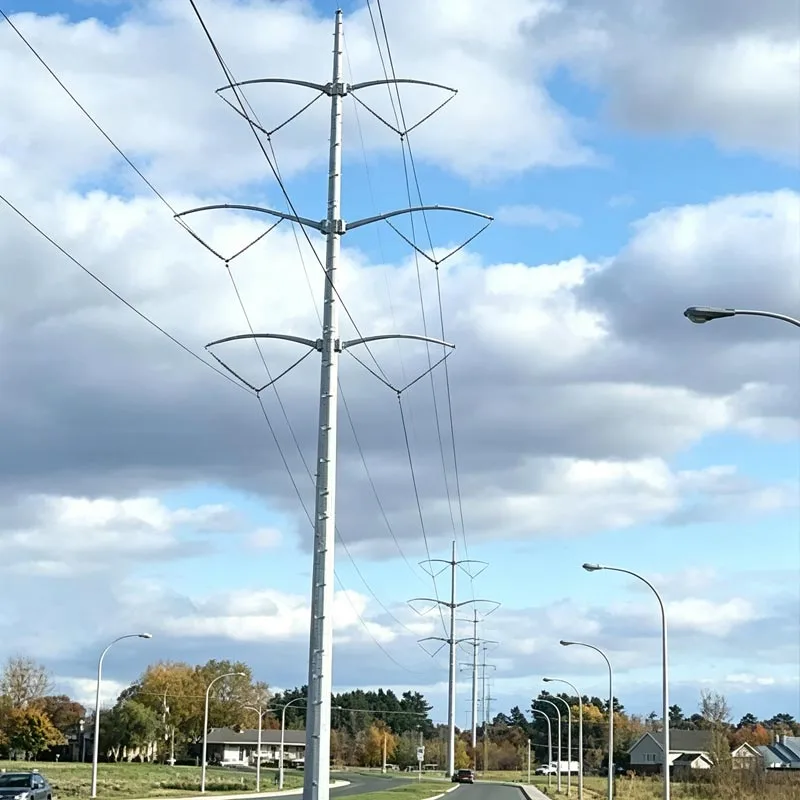

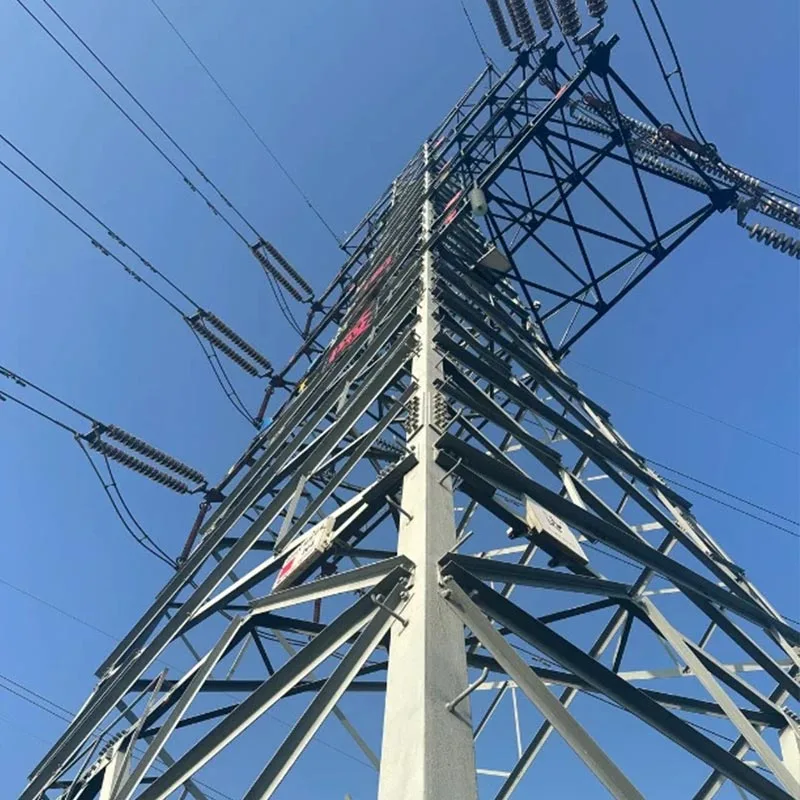

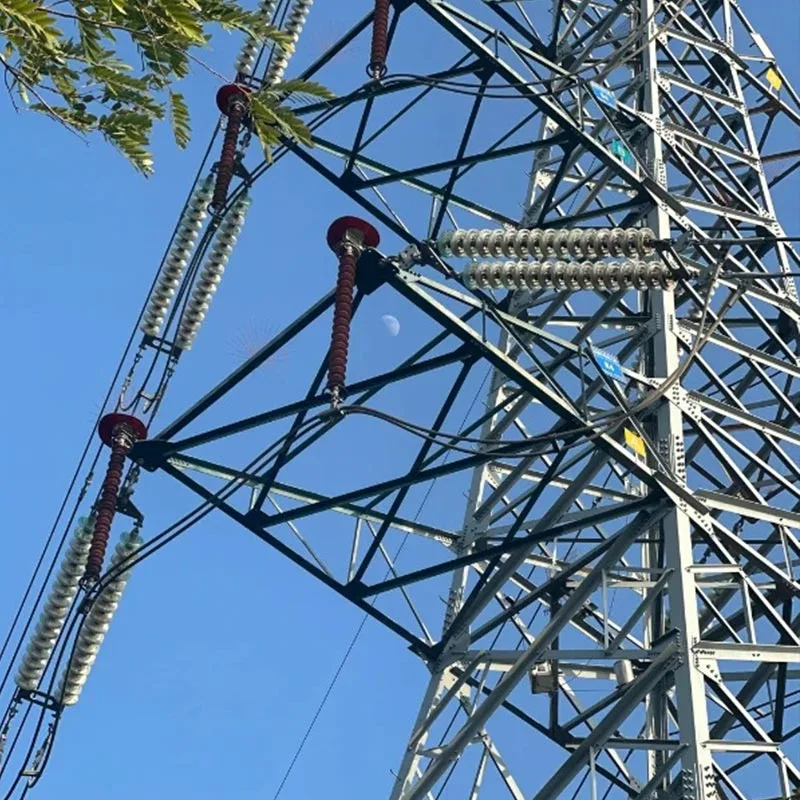

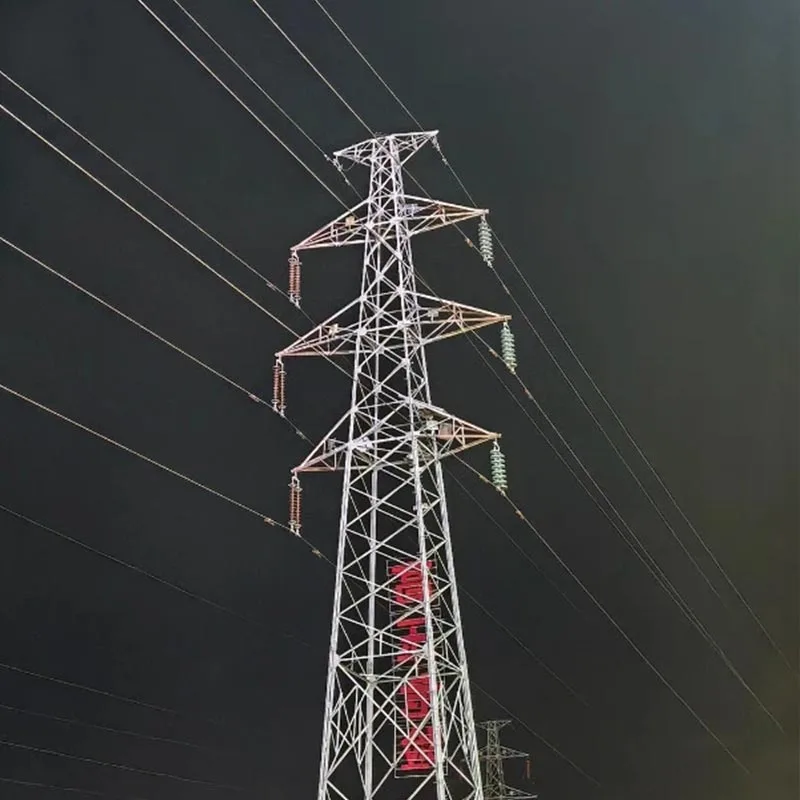

Vysokonapäťová veža z pozinkovaných oceľových rúr

Vysokonapäťové veže z pozinkovaných oceľových rúrok spoločnosti Qingdao Anbang New Energy sú špeciálne nosné oceľové konštrukcie vyvinutý pre projekty prenosu vysokého napätia a ultravysokého napätia 110kV-1000kV.

Výrobky sú vyrobené s vysokokvalitná vysokopevná oceľ Q345B/Q355B, precízne zváraná a ošetrená plne automatizovaným žiarovým zinkovaním proces pre dlhotrvajúcu odolnosť proti korózii.

Vyznačujú sa výhodami, ako je vysoká tuhosť konštrukcie, silný vietor a odolnosť proti zemetraseniu, úspora miesta a dlhá životnosť.

Ako referenčný produkt dodávaný priamo miestnym obyvateľstvom Čínska továreň, tieto vysokonapäťové veže z pozinkovaných oceľových rúr plne vyhovujú diaľkovému a veľkokapacitnému výkonu požiadavky na prenos v zložitých terénoch a drsnom podnebí.

Prečo si vybrať vysokonapäťové veže z pozinkovaných oceľových rúr Anbang?

Továrenská sila, kontrolovateľná kvalita: Qingdao Anbang vlastní štandardizovanú výrobnú základňu s nezávislá celoprocesná výroba vysokonapäťových pozinkovaných oceľových rúrových stožiarov – od rezania oceľových plechov, valcovanie a zváranie až po žiarové zinkovanie, montáž a kontrola – vykonávanie systému kvality ISO9001 na zabezpečenie každá veža spĺňa štandardy presnosti a stabilný výkon.

Vysokopevnostné materiály, bezpečné a spoľahlivé: Hlavné materiály sú vybrané z Q345B a kvalitnejšia vysokopevnostná oceľ. Stožiare z vysokonapäťových pozinkovaných oceľových rúr vykazujú vynikajúci ohyb, krútenie, a odolnosť proti námraze, určená pre seizmickú intenzitu do 8 stupňov a odolnosť voči vetru 35-40 m/s v extrémnych podmienky, zabezpečujúce nulové skryté riziká pri dlhodobej prevádzke.

Proces ponorenia do horúčavy, dlhotrvajúca odolnosť proti korózii: Použitie národného štandardného žiarového zinkovania procesu s hrúbkou zinkovej vrstvy ≥ 85 μm majú stožiare z vysokonapäťových pozinkovaných oceľových rúr vonkajší životnosť odolná voči korózii viac ako 30 rokov.

V porovnaní s bežnými nátermi sú náklady na údržbu počas celého životného cyklu znížená o viac ako 60 %.

Vysoko prispôsobiteľné, silná prispôsobivosť: Štruktúry je možné prispôsobiť podľa úrovní napätia (110kV-1000kV), výšky veží (30-120m) a terénne prostredie, ktoré poskytuje celý rad veží vrátane priame veže, uhlové veže, koncové veže a napínacie veže.

Kompletný reťazový servis, doručenie bez starostí: Integrácia dizajnu, výroby, dopravy, montáž a popredajný servis pre vysokonapäťové veže z pozinkovaných oceľových rúr nasleduje profesionálny tím počas celého procesu, skrátenie projektových cyklov o 30 % a splnenie potrieb zákazníkov na jednom mieste obstarávania.

Sprievodca výberom

Všeobecné princípy výberu

Pri výbere vysokonapäťových veží z pozinkovaných oceľových rúr by mali byť prioritou štyri základné faktory: napätie úroveň, uhol čiary, terén a meteorologické podmienky v kombinácii s pozemnými podmienkami a stavebným prostredím komplexne určiť typ veže.

Továreň Qingdao Anbang môže poskytnúť mechanické overenie jeden na jedného a prispôsobený výber na zaistenie bezpečnosti, hospodárnosti a vhodnosti vysokonapäťových veží z pozinkovaných oceľových rúr.

Výber podľa úrovne napätia

Prenosové vedenie 110 kV
Odporúčané: Ľahké rovné vysokonapäťové veže z pozinkovaných oceľových rúr, veže z oceľových rúr s malým uhlom
Bežná výška: 21m–42m
Použiteľné: Mestské distribučné siete, priemyselné parky, zberné linky obnoviteľnej energie

Prenosové vedenie 220 kV
Odporúčané: Štandardné rovné / v ťahu odolné vysokonapäťové pozinkované oceľové rúrkové stožiare, úzka oceľová rúrka veže
Bežná výška: 30m–63m
Uplatniteľné: Regionálne chrbtové siete, mestské okruhy, projekty riečnych a cestných križovatiek

500 kV a nad ultra/extra vysokým napätím
Odporúčané: Vysokonapäťové stožiare z pozinkovaných oceľových rúr, odolné voči napätiu, dvojokruhové / viacokruhové veže z oceľových rúr
Bežná výška: 54m–100m
Uplatniteľné: prenos medzi provinciami a regiónmi, trate s veľkým rozpätím, hlavné koridory na vývoz obnoviteľnej energie

Výber podľa funkcie linky

Rovné veže: Používa sa na priame línie bez uhla alebo uhlov <5°, ľahký, lacný, rýchlo zostaviteľný

Uhlové veže: Používa sa pre línie s uhlami 5°–90°, vydrží bočné napätie, so silnejšou tuhosťou konštrukcie

Napínacie veže: Používa sa na úseky vedenia, ochranu proti pretrhnutiu drôtu, oblasti s vysokým napätím, znesie plné napätie vodiča zabezpečenie redundancie bezpečnosti linky

Terminálové veže: Používa sa na vstupoch traťových staníc, začiatočných/koncových bodoch rozvodní, jednostranné vysoké namáhanie, s dizajn zosilnenej konštrukcie

Veľkorozponové veže: Používa sa na križovanie riek, diaľnic, železníc, údolí, vyrobený z ultravysokopevnej ocele s hrubá galvanizácia, vynikajúca odolnosť voči vibráciám vetra

Výber podľa terénu a prostredia

Horský / kopcovitý terén so strmými svahmi, náročná preprava → použite sekčné vysokonapäťové pozinkované oceľové rúry veže, ľahké jednotlivé kusy, ľahké zdvíhanie, malá základná plocha

Pobrežné / soľné oblasti s vysokou koróziou a vlhkosťou → použite silno pozinkovanú oceľ s hrubou vrstvou zinku potrubné veže, zinková vrstva ≥100μm, výrazne predlžuje antikoróznu životnosť

Silná námraza / oblasti pokryté ľadom s hrúbkou ľadu >10 mm → použite vystužené vysokonapäťové pozinkované oceľové potrubie veže, zväčšiť prierez hlavného materiálu, zlepšiť kapacitu preťaženia voči ľadu

Oblasti silného vetra / tajfúnu s návrhovou rýchlosťou vetra >35 m/s → použite vysokonapäťovú pozinkovanú oceľ odolnú voči vetru potrubné veže, optimalizovať kužeľ a štruktúru na zníženie zaťaženia vetrom

Mestské / parkové oblasti s obmedzeným priestorom a vysokými estetickými požiadavkami → použite úzky základ vysokonapäťový pozink veže z oceľových rúr, malé rozmery, jednoduchý a esteticky príjemný dizajn

Výber podľa počtu okruhov

Jediný okruh: Bežné vysokonapäťové veže z pozinkovaných oceľových rúr, jednoduchá konštrukcia, optimálna hospodárnosť

Dvojitý okruh: Dvojokruhové vysokonapäťové veže z pozinkovanej ocele, šetria priestor na chodbe, vhodné do mesta oblasti a regióny s nedostatkom pôdy

Viacokruhový / viac okruhov na tej istej veži: Pre chodby s ultravysokým napätím použite viacokruhové vysokonapäťové veže z pozinkovaných oceľových rúr pre veľké zaťaženie.

FAQ

Aké sú výhody vysokonapäťových veží z pozinkovaných oceľových rúr v porovnaní s uhlovými oceľovými vežami?

Stožiare z vysokotlakových pozinkovaných oceľových rúr majú väčšiu tuhosť v ohybe a menšiu odolnosť voči vetru koeficient, ktorý ich robí silnejšími proti vetru a zemetraseniu; zaberajú len 1/3 až 1/2 pôdy požadovanej o uhlové oceľové veže, ktoré šetria náklady na pozemky; majú úhľadný vzhľad, dlhšiu životnosť odolnosti voči korózii a nižšiu požiadavky na údržbu.

Ako je zabezpečená kvalita žiarového zinkovania? Aká je životnosť?

Vysokotlakové galvanizované oceľové rúrkové veže Anbang používajú národný štandardný proces žiarového zinkovania GB/T 13912, s hrúbkou zinkovej vrstvy ≥85 μm a každá jednotka je testovaná treťou stranou.

Za normálnych vonkajších podmienok je životnosť odolnosti proti korózii je ≥ 30 rokov a celková konštrukčná životnosť je ≥ 50 rokov.

Aký je výrobný cyklus a náročnosť inštalácie veží z vysokotlakových pozinkovaných oceľových rúr?

Konvenčná vysokotlaková veža z pozinkovaných oceľových rúr má jednodávkový výrobný cyklus 15-30 dní; to používa segmentované prírubové spoje a montáž skrutiek na mieste, ktoré si nevyžadujú žiadne veľké alebo zložité vybavenie. Normálne stavebné tímy môžu dokončiť inštaláciu pod vedením, s účinnosťou inštalácie o 50 % vyššou uhlových oceľových veží.

Môžu byť vysokotlakové veže z pozinkovaných oceľových rúr prispôsobené pre špeciálne terény?

áno. Na základe podmienok, ako je vysoká nadmorská výška, silný ľad, pobrežná soľná hmla a oblasti náchylné na zemetrasenia materiál, hrúbka steny, typ základu a konštrukčná pevnosť veží z vysokotlakových pozinkovaných oceľových rúrok môžu upraviť a môže byť poskytnuté špeciálne konštrukčné riešenie.

Aké služby sú zahrnuté v nákupe stožiarov z vysokotlakových pozinkovaných oceľových rúr?

Zahŕňa návrh, výrobu, dopravu, pokyny na inštaláciu na mieste, 5-ročnú záruku a životnosť popredajný servis. Poskytujeme kompletnú technickú dokumentáciu vrátane revíznych správ, certifikátov knihy o zhode a mechanické výpočty.
