Čína dodávateľ uhlovej oceľovej transpozičnej veže

Ako hlavný dodávateľ vysokonapäťových prenosových veží, spoliehajúc sa na silu národných high-tech podnikov a miestneho kompletného priemyselného reťazca Qingdao,Nová energia Qingdao Anbangje už viac ako desať rokov hlboko zapojená do oblasti inteligentnej výroby energetických oceľových konštrukcií, pričom sa zameriava na základné potreby vysokonapäťových a ultravysokonapäťových prenosových vedení a vytvára produktovú maticu vysokokvalitných uhlových oceľových transpozičných veží.

Čo je to uhlová oceľová transpozičná veža？

Uhlová oceľová transpozičná veža je exkluzívna špeciálna veža pre vysokonapäťové a ultravysokonapäťové prenosové vedenia, s vysokopevnostnou uhlovou oceľou Q235/Q355 ako hlavným materiálom, zostavenou do priestorovej priehradovej konštrukcie pomocou skrutkového spojenia a hlavnou funkciou je realizovať periodickú priestorovú výmenu polohy trojfázových vodičov, laicky povedané, pre trojfázové striedanie vodičov.

Na rozdiel od bežných uhlových oceľových prenosových veží jeho konštrukčný dizajn venuje väčšiu pozornosť priestorovej prispôsobivosti a silovej stabilite transpozície drôtu a pridáva špeciálne transpozičné armatúry a vodiace štruktúry drôtu, ktoré dokážu presne nastaviť fázovú polohu drôtu tak, aby trojfázový drôt zaberal rôzne priestorové polohy na celej linke, aby sa vyrovnali elektrické parametre, ako je trojfázová indukčnosť, kapacita a impedancia.

Ako kľúčová špeciálna stožiarová veža vysokonapäťových prenosových vedení preberá nielen základné funkcie montáže drôtov, nosnosti, odolnosti proti vetru a zemetraseniu, ale tiež účinne chráni generátory, transformátory a iné energetické zariadenia, zabraňuje poruche ochrany relé, znižuje indukčné rušenie okolitých komunikačných vedení a zaisťuje bezpečnosť, účinnosť a stabilitu diaľkového prenosu.

Aké sú klasifikácie pozinkovanej uhlovej oceľovej transpozičnej veže?

Uhlová transpozičná veža Qingdao Anbang New Energy má kompletnú kategóriu v kombinácii s tromi základnými rozmermi úrovne napätia, režimu transpozície a konštrukčného typu, pričom každá séria prísne dodržiava národnú štandardnú výrobu energetického priemyslu, pričom zohľadňuje univerzálnosť a exkluzívnu prispôsobivosť a presne zodpovedá individuálnym potrebám rôznych projektov prenosu vysokého napätia:

1. Podľa úrovne napätia

Krytie vysokotlakových uhlových oceľových transpozičných veží (110kV-220kV) a ultravysokotlakových uhlových oceľových transpozičných veží (≥330kV).

Thevysokonapäťový modelje vhodný pre priemyselné parky a medziregionálne prenosové vedenia, aby vyhovoval potrebám konvenčného diaľkového prenosu a transpozície.

Model UHV je navrhnutý so štrukturálnou výstužou na optimalizáciu hustoty priehradových nosníkov a nosnosti uzla a je vhodný pre diaľkové a veľkokapacitné diaľkové prenosové vedenia 500 kV a vyššie, ktoré môžu dosiahnuť presnejšie nastavenie fázy a zabezpečiť rovnováhu trojfázových parametrov.

2. Rozdeľte podľa transpozície

Delí sa na dve kategórie: jednovežový transpozičný typ a dvojvežový transpozičný typ.

Jednovežový typ transpozície má kompaktný dizajn s efektívnou štruktúrou a malým pôdorysom, ktorý je vhodný pre scenáre s obmedzeným priestorom vedenia a môže dokončiť transpozíciu trojfázového vodiča na jednej veži.

Dvojvežový typ transpozície je odporúčaná schéma pre vedenia UHV 500 kV a vyššie, ktorá realizuje transpozíciu drôtu prostredníctvom synergie dvoch stožiarov, so silnejšou stabilitou a je vhodná pre scenáre prenosu vysokého zaťaženia a na dlhé vzdialenosti a je zvyčajne vybavená 1-2 sadami transpozičných stožiarov na každých 100 km vedenia.

3. Rozdelené podľa konštrukčného typu

Je rozdelená na uhlovú oceľovú transpozičnú vežu typu pohára na víno, uhlovú oceľovú transpozičnú vežu typu mačacej hlavy a uhlovú oceľovú transpozičnú vežu suchého typu.

Typ pohára na víno je prispôsobený na horizontálne usporiadanie drôtov a operácia transpozície je pohodlná, čo je hlavný výber vysokonapäťových vedení.

Typ mačacej hlavy využíva trojuholníkové usporiadanie drôteného dizajnu, ktorý má vynikajúcu odolnosť voči vetru a ľadu a je vhodný pre zložité prostredia, ako sú pobrežné a vysokohorské prostredie.

Štruktúra suchého typu má veľkú tuhosť a silnú nosnosť a je vhodná pre veľké zaťaženie a scenáre transpozície s veľkým rozpätím.

Špecifikácie produktu

Položky parametrov	Podrobné špecifikácie
Hlavný materiál	Q235B, Q355B vysokopevnostná uhlíková konštrukčná uhlová oceľ
Použiteľná úroveň napätia	110kV-1000kV (vysoké napätie: 110kV-220kV, UHV: ≥330kV)
Použiteľná výška	15 m ~ 50 m (podporuje neštandardné prispôsobenie, vhodné pre rôzne scenáre transpozície)
Špecifikácie uhlovej ocele	∠50×5~∠200×20 (prispôsobené podľa úrovne napätia a požiadaviek na zaťaženie)
Antikorózny proces	Celkové žiarové zinkovanie, hrúbka zinkovej vrstvy ≥85μm, dodatočné antikorózne zosilnenie v uzloch
Dizajnová odolnosť proti vetru	120 km / h ~ 180 km / h, možno prispôsobiť a posilniť na požiadanie
Seizmické opevnenie	8-stupňová seizmická intenzita, môže byť prispôsobená a zosilnená pre zložité pracovné podmienky
Presnosť transpozície	Presnosť nastavenia fázového uhla ±2°, zaisťuje trojfázové vyváženie parametrov
Spôsob pripojenia	Vysokopevnostné skrutkové spojenie, vybavené špeciálnymi spojovacími prvkami, proti uvoľneniu a proti korózii
Implementačný štandard	GB50017 Kód oceľových konštrukcií, DL/T 646 Technické podmienky na výrobu konštrukcií oceľových rúr na prenos a rozvod atď.

V ktorých scenároch možno použiť uhlové oceľové transpozičné veže?

Aplikačné scenáre	Základné požiadavky	Odporúčaná produktová séria	Kľúčové technické vlastnosti
Vysokonapäťové prenosové vedenia (diaľkové rozvodné siete, koridorová transpozícia)	Stabilná štruktúra, silná funkcia fázovej transpozície, vysoká odolnosť voči vetru a ľadu, dlhá životnosť	Štandardné uhlové oceľové transpozičné veže, vysokovýkonné uhlové oceľové transpozičné veže	Žiarovo pozinkovaná oceľ Q235 / Q355 / Q420B; modulárna skrutková zostava; určené na transpozíciu vodičov a výmenu sledu fáz; odolnosť proti vetru do stupňa 11–12; silná nosnosť ľadu a snehu.
Mestské a prímestské energetické siete	Kompaktné usporiadanie, úspora pôdy, spoľahlivá koordinácia izolácie, jednoduchá inštalácia	Stredne vysoké uhlové oceľové transpozičné veže, oceľové transpozičné veže s úzkou základňou	Optimalizovaná veľkosť telesa veže pre obmedzený mestský priestor; stabilný výkon transpozície; nízke náklady na základy; rýchla výstavba a pohodlná neskoršia kontrola.
Horské a kopcovité oblasti	Prispôsobiteľné zložitému terénu, vysoká tuhosť konštrukcie, nenáročné na údržbu	Uhlové oceľové transpozičné veže horského typu, uhlové oceľové transpozičné veže prispôsobené sklonu	Uhlová oceľová konštrukcia s vysokou pevnosťou; dobrá stabilita na svahoch a nerovnom teréne; silná odolnosť proti korózii; vhodné do odľahlých oblastí s ťažkou dopravou.
Priemyselné a nové energetické zóny (veterné/slnečné farmy, priemyselné parky)	Vysoká nosnosť, antivibračné, protiprachové, prispôsobiteľné	Prispôsobené uhlové oceľové transpozičné veže, vysoko zaťažené uhlové oceľové transpozičné veže	Plne prispôsobiteľný režim výšky, rozpätia a transpozície; kompatibilné s vysokonapäťovými nadzemnými vedeniami v nových energetických základniach; vysoká odolnosť v prašnom a vlhkom prostredí.

View as

Pozinkovaná uhlová oceľová transpozičná veža

Qingdao Anbang New Energy Factory predstavuje remeselnú zručnosť a odhodlanie pozinkovanú uhlovú oceľovú transpozičnú vežu, hlavné zariadenie na fázový posun pre vedenia na prenos energie. Opierajúc sa o pokročilú technológiu spracovania na vojenskej úrovni, integruje extrémnu stabilitu s dlhodobou odolnosťou proti korózii, špeciálne navrhnutú pre diaľkové prenosové linky s ultravysokým napätím. Ponúka komplexné riešenie problému trojfázovej nerovnováhy, zaisťuje bezpečnú prevádzku elektrickej siete na tridsať rokov, vďaka čomu je preferovanou a dôveryhodnou voľbou pre projekty elektrickej siete na národnej úrovni.

Vidieť viac >> Odoslať dopyt >>

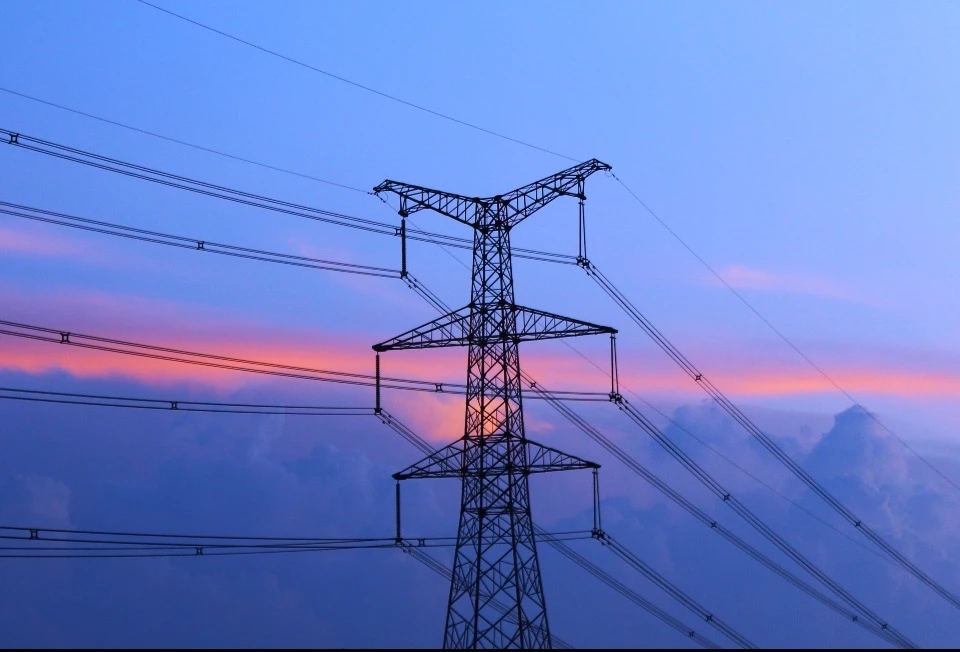

Vysokonapäťová uhlová oceľová transpozičná veža

Anbang New Energy, ktorý sa nachádza v čínskom Qingdao, je zdrojová továreň so silnými schopnosťami. S precíznou výrobou sa zameriava na výskum, dizajn a rozsiahlu výrobu vysokonapäťových uhlových oceľových transpozičných veží, ktoré poskytujú vysokovýkonné a vysoko spoľahlivé riešenia podpory fázového posunu pre globálne projekty prenosu ultravysokého napätia.

Vidieť viac >> Odoslať dopyt >>

Uhlová oceľová veža na prenos energie

Uhlová oceľová prenosová veža na prenos energie je špecializovaná železná veža mriežkového typu široko používaná vo vysokonapäťových a ultravysokonapäťových prenosových vedeniach. Ak hľadáte spoľahlivého výrobcu a dodávateľa, vyberte si Anbang, môžeme ponúknuť technickú podporu.

Vidieť viac >> Odoslať dopyt >>

Uhlová oceľová priehradová transpozičná veža

Anbang je profesionálnym dodávateľom uhlovej oceľovej mriežkovej transpozičnej veže, tento odolný produkt je špecializovaná štruktúra prenosového vedenia široko používaná v projektoch prenosu vysokého napätia a extra vysokého napätia, ktoré sa zvyčajne používajú na 110 kV, 220 kV, 330 kV a vyššie energetické siete.

Vidieť viac >> Odoslať dopyt >>

Uhlová oceľová veža s fázovým posunom

Uhlové oceľové veže s fázovým posunom sú špecializované mriežkové konštrukcie pre vysokonapäťové/extra-vysokonapäťové (EHV) AC prenosové vedenia, vyrobené zo štandardizovanej uhlovej ocele pomocou skrutkovej montáže. Spájajú mechanickú stabilitu konvenčných uhlových oceľových veží s kľúčovou funkciou transpozície trojfázového vodiča. Ak chcete nájsť komplexné riešenie pre váš projekt, kontaktujte spoločnosť Anbang.

Vidieť viac >> Odoslať dopyt >>

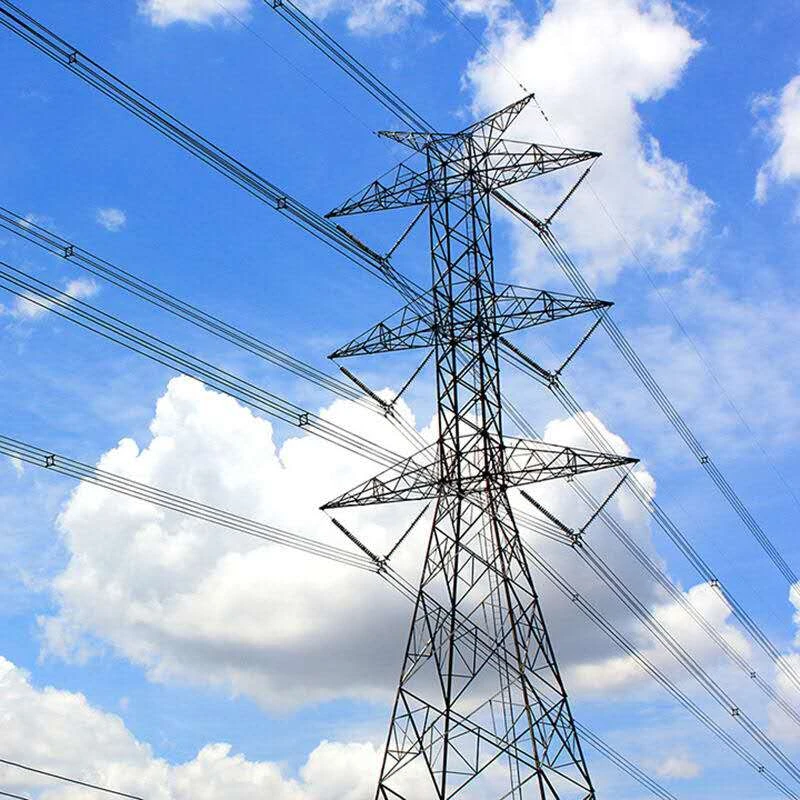

Veža na prenos energie z pozinkovanej uhlovej ocele

Pozinkované uhlové oceľové veže na prenos energie vyrábané továrňou Qingdao Anbang sú mriežkové oceľové konštrukcie široko používané na podporu nadzemných elektrických vedení v elektrických sieťach. Tieto veže, vyrobené z profilov z uhlovej ocele valcovaných za tepla a chránené žiarovým zinkovaním, ponúkajú vysokú mechanickú pevnosť, vynikajúcu odolnosť proti korózii a dlhú životnosť (zvyčajne 40–50 rokov). Ich konštrukcia s otvorenou mriežkou minimalizuje zaťaženie vetrom a zároveň maximalizuje konštrukčnú účinnosť, vďaka čomu sú vhodné pre rôzne úrovne napätia (10 kV až nad 800 kV) a terénne podmienky.

Vidieť viac >> Odoslať dopyt >>

Ako spoľahlivý výrobca a dodávateľ Uhlová oceľová transpozičná veža v Číne máme našu továreň. Ak chcete kúpiť kvalitné a odolné produkty, kontaktujte nás.
