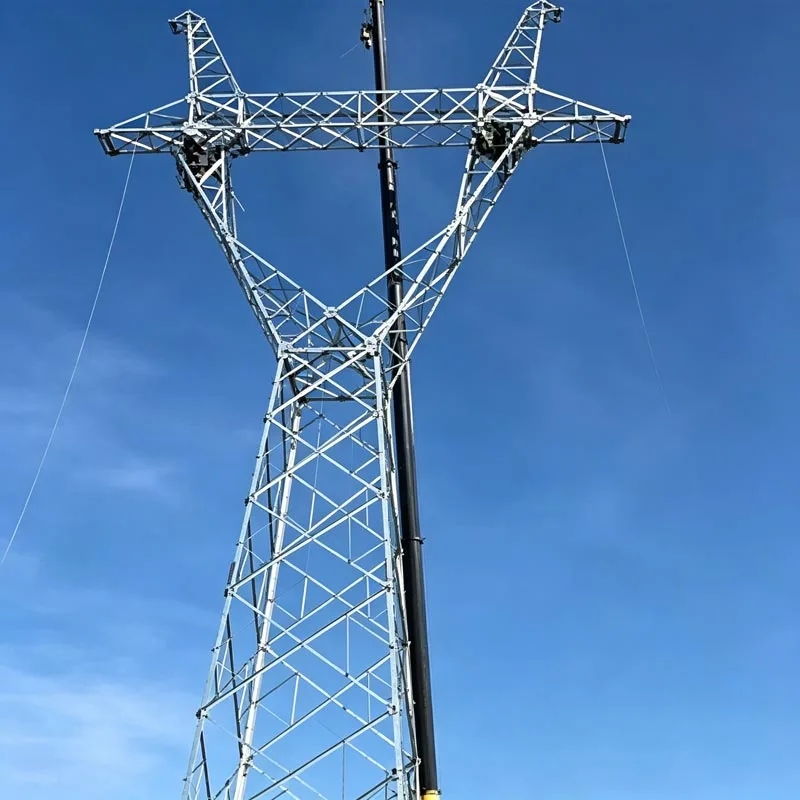

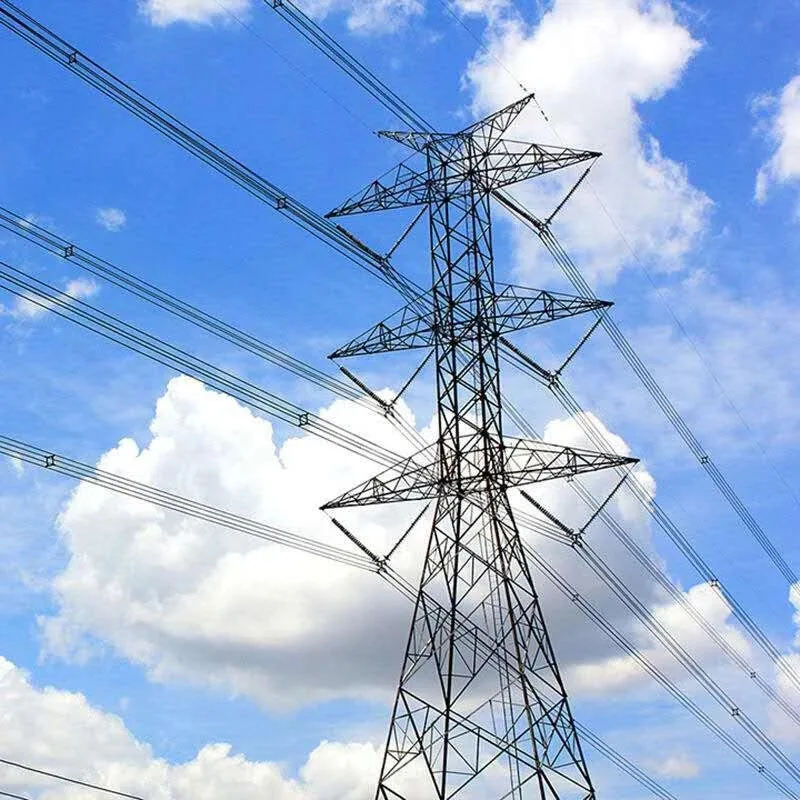

Pozinkovaná uhlová oceľová transpozičná veža

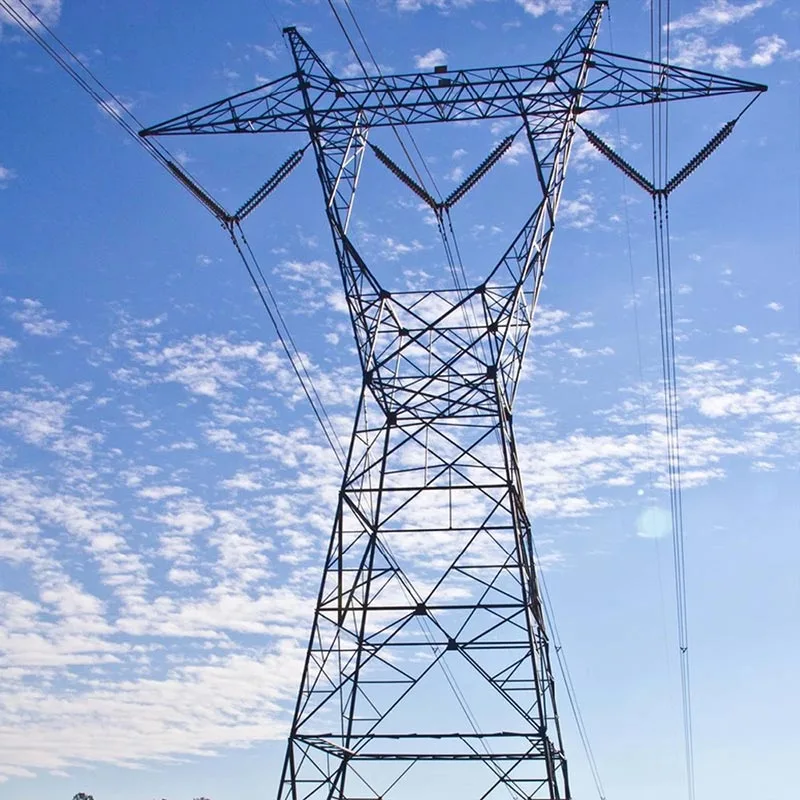

Pozinkovaná uhlová oceľová transpozičná veža Qingdao Anbang New Energy vyberá vysoko pevný národný štandard pozinkovaná uholníková oceľ ako nosný prvok jadra. Celková štruktúra bola optimalizovaná profesionálny mechanické výpočty a návrh, hlavne pre 110kV až 500kV vysokonapäťový a ultravysokonapäťový AC prenos riadok scenáre, špecificky používané na dosiahnutie usporiadaného fázového posunu trojfázových vodičov.

Efektívne oslovuje problémy spôsobené asymetrickým usporiadaním vodičov počas prenosu na veľké vzdialenosti, ako je nevyvážená kapacita prúd, nadmerné straty vo vedení, kolísanie napätia a anomálie ochrany relé, čím sa zlepšuje elektrická sieť účinnosť prenosu zo zdroja a zabezpečenie dlhodobej bezpečnej, stabilnej a spoľahlivej prevádzky prenosový systém.

Výrobok využíva vyzretý antikorózny proces žiarového zinkovania s rovnomernou a hustou vrstvou zinku ktorá silne priľne, výrazne zvyšuje odolnosť proti korózii a starnutiu a prispôsobuje sa drsným a zložitým podmienkam prostredia ako je pobrežná hmla s vysokým obsahom soli, oblasti priemyselného znečistenia a studené zasnežené podnebie.

Využitie Qingdao Anbang Nové Moderná výrobná základňa Energy, štandardizovaná a továrensky presná výroba je dosiahnutá s prísnou kvalitou riadiace procesy aplikované od rezania surovín, dierovania a zvárania až po galvanizáciu a skúšobnú montáž, efektívne zaisťuje presnosť a konzistenciu komponentov.

Táto pozinkovaná uhlová oceľová veža s fázovým posunom sa môže plne prispôsobiť rôznym úrovniam napätia, terénnym podmienkam, a požiadavky na dizajn linky a zároveň ponúka vynikajúcu štrukturálnu pevnosť a odolnosť voči vetru a zemetraseniu tiež zvažuje pohodlie montáže na mieste a budúcu jednoduchosť údržby, vďaka čomu je bezpečný, efektívny a nákladovo efektívny preferované riešenie pre rôzne rekonštrukcie prenosových vedení s fázovým posunom a nové stavebné projekty.

Hlavné výhody

Odolnosť proti korózii, dlhá životnosť

Používa žiarové zinkovanie so zinkovou vrstvou hrúbka ≥85μm, tvoriaca hustú ochrannú vrstvu, ktorá poskytuje fyzickú bariéru aj elektrochemickú bariéru ochranu.

Vonkajšia bezúdržbová životnosť presahuje 30 rokov, vhodná do drsných prostredí ako sú pobrežné a priemyselné oblasti.

Stabilná štruktúra

Vyrobené z vysokopevnostnej Q235/Q345 pozinkovanej uhlovej ocele ako základný materiál s mriežkovým dizajnom.

Odolnosť proti vetru ≥30 m/s, odolnosť proti ľadovému pokrytiu ≥8 mm, seizmická intenzita 8, spĺňajúce požiadavky na zaťaženie v zložitých terénoch a extrémnych klimatických podmienkach.

Pohodlná údržba

Použitie pozinkovaných uhlových oceľových transpozičných veží modulárny dizajn s oddelením fáz, ktorý umožňuje presné prepínanie trojfázových vodičov bez prepojovacích káblov.

The štruktúra je jednoduchá, čo výrazne zlepšuje efektivitu konštrukcie a údržby.

Továrenská výroba a kontrola kvality

Qingdao Anbang New Energy vlastní svoju továreň s plne štandardizovanú výrobu. Od kontroly surovín až po dokončenú galvanizáciu a montáž, proces prísne dodržiava národné normy a zabezpečuje konzistentný výkon každej pozinkovanej uhlovej oceľovej veže s prepínaním fáz.

Flexibilné prispôsobenie

Typ veže, výška a metóda prepínania fáz môžu byť prispôsobené podľa úrovne sieťového napätia, vzdialenosti rozpätia a terénnych podmienok, vhodné pre rôzne výkony projekty prepínania fáz prenosových vedení.

Princíp fungovania produktu

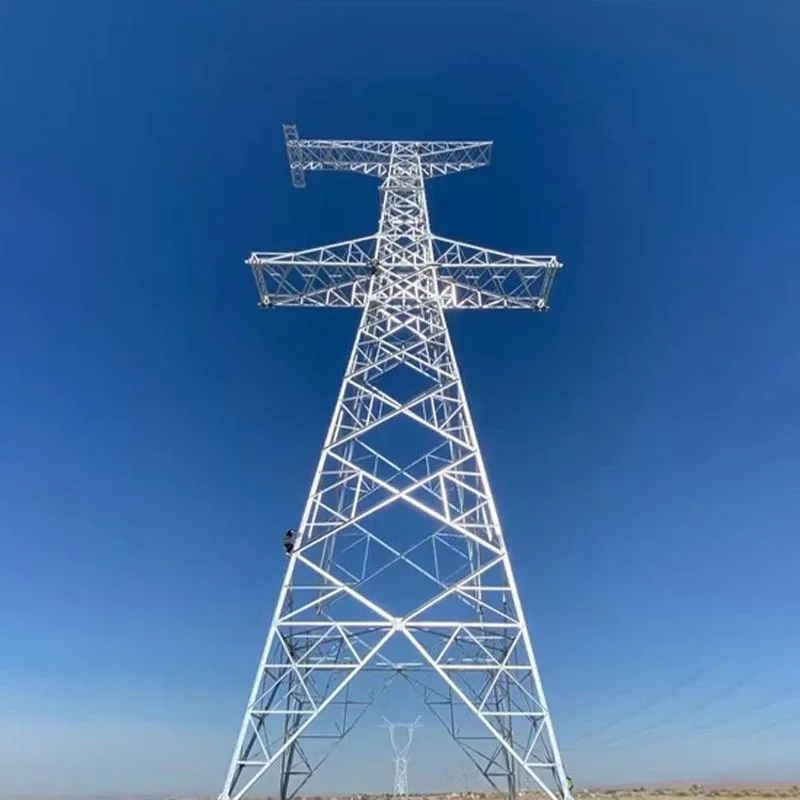

Pozinkovaná uhlová oceľová veža s fázovým posunom je špecializovaná veža používaná v prenosových vedeniach fázy výmena trojfázových vodičov.

V diaľkových AC prenosových vedeniach môžu spôsobiť trojfázové vodiče nevyvážené kapacitné prúdy v dôsledku asymetrického usporiadania, čo vedie k zvýšeným stratám v sieti, nesprávnej prevádzke relé ochrana a iné problémy.

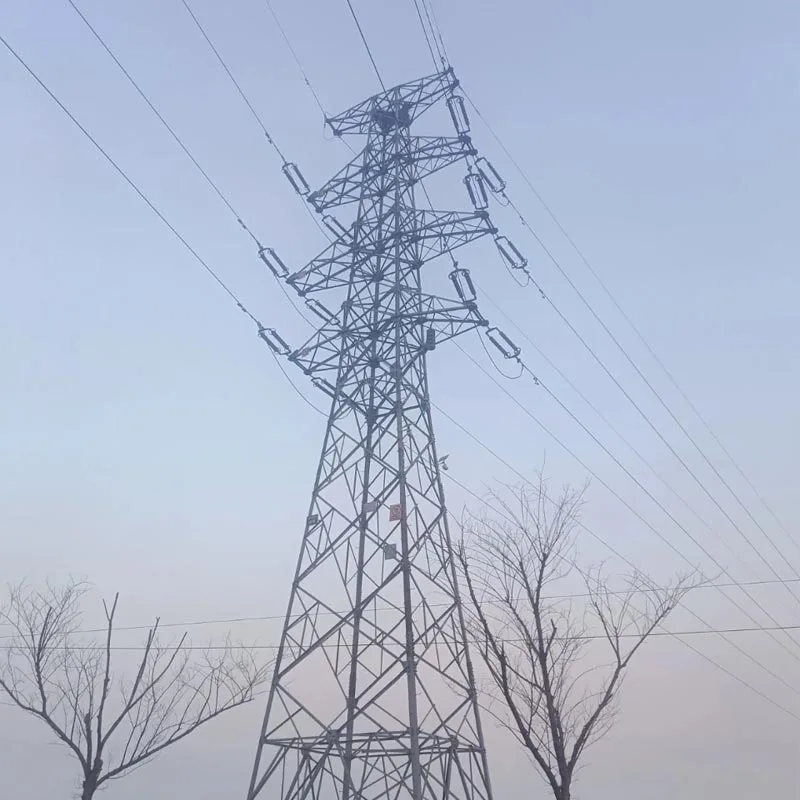

Veža usporiada závesné body vodičov pri rôzne výšky a polohy na tele veže, čo umožňuje vodičom fáz A, B a C usporiadať si pozície ako prechádzajú cez vežu.

Tým sa dosiahne periodický fázový posun, vyrovnávajú sa trojfázové kapacitné prúdy, znižuje straty vo vedení a zlepšuje prenosovú účinnosť a prevádzkovú stabilitu elektrickej siete.

Jeho jadro spolieha na vysokej pevnosti a stabilite pozinkovanej uhlovej ocele, aby sa zabezpečilo, že napätie a rozstup vodičov sa stretnú bezpečnosť štandardy počas procesu fázového posunu.

Podrobnosti o produkte

Spracovanie komponentov

Všetky uhlové oceľové komponenty galvanizovanej uhlovej oceľovej transpozičnej veže sú presne rezané, dierované a ohnuté s rozmerovými toleranciami v súlade s GB/T 9787, aby sa zabezpečila montáž presnosť.

Ochrana proti korózii

Po odstránení hrdze sú komponenty ponorené do roztaveného zinku pri 450-460°C, vytvorenie vrstvy zliatiny zinku a železa s rovnomerným pokrytím bez chýbajúceho pokovovania alebo zinkových vydutín. Mŕtve kúty ako napr otvory pre skrutky a zvary sú plne chránené.

Štruktúra veže

Veža využíva priehradovú priehradovú konštrukciu, s primeraným rozložením hlavnej členov, diagonály a priečne ramená, jasne definované dráhy namáhania a presné umiestnenie zavesenia s fázovým posunom bodov na zaistenie bezpečného rozostupu vodičov pri fázovom posune.

Konfigurácia príslušenstva

Vybavené žiarovo pozinkovanými skrutkami, podložkami, klincami, rebríkmi a ďalšie príslušenstvo s odolnosťou proti korózii v súlade s vežou, ktorá zabraňuje elektrochemickej korózii.

Továrenská inšpekcia

Každá pozinkovaná uhlová oceľová veža s fázovým posunom prechádza rozmermi kontrola, mechanická testovanie, meranie hrúbky galvanizácie a overenie skúšobnej montáže a môžu opustiť továreň až potom absolvovanie týchto testov.

Špecifikácie produktu
