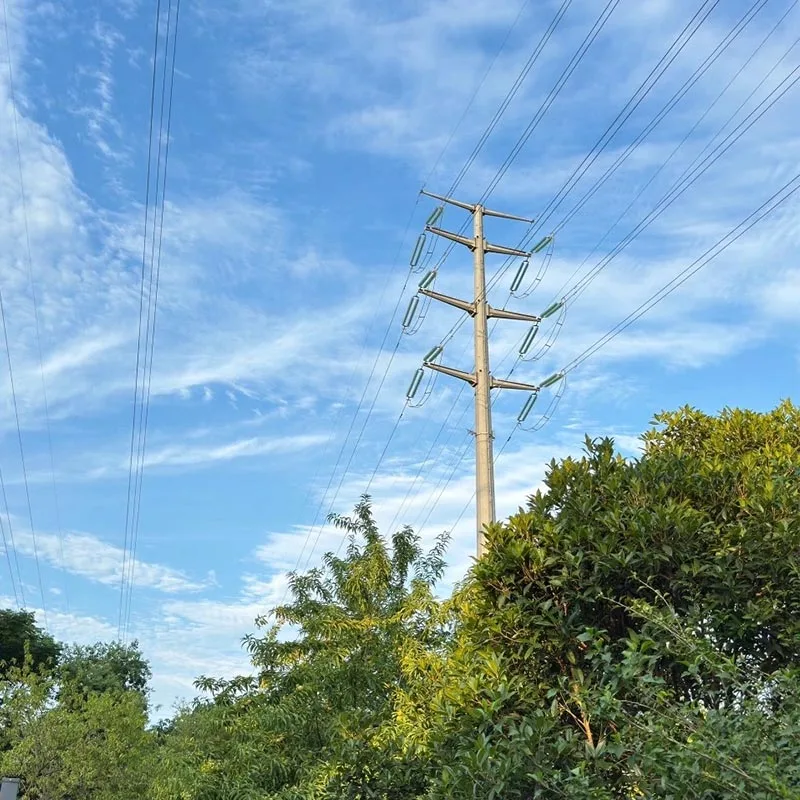

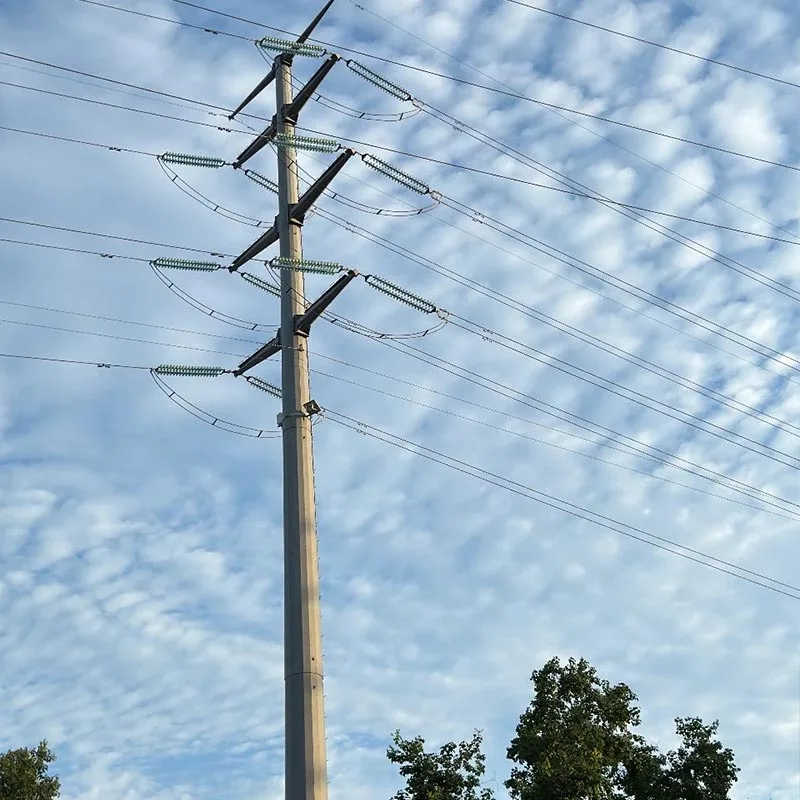

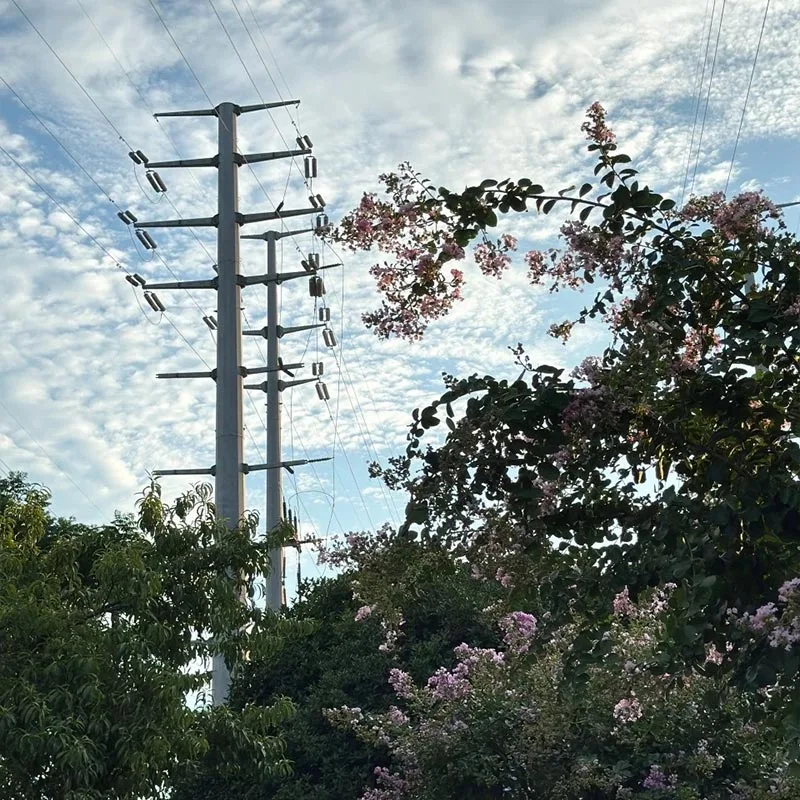

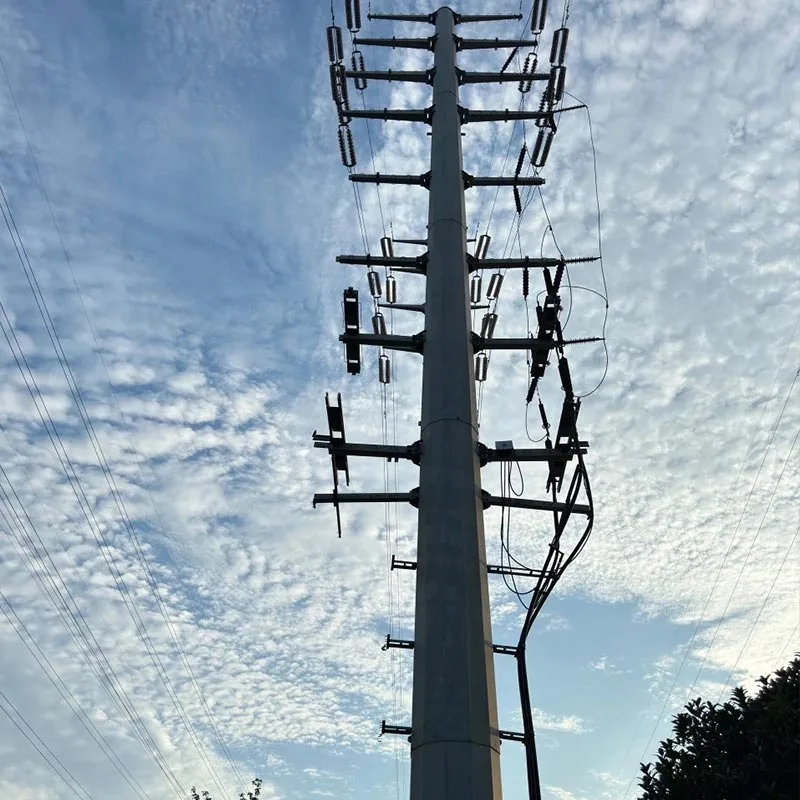

Prenosová veža z pozinkovaného oceľového potrubia

Prenosové veže z pozinkovaných oceľových rúrok spoločnosti Qingdao Anbang New Energy používajú ako základ vysokopevnostné oceľové rúry Q355B/Q420 materiál, spracovaný prostredníctvom celkového procesu žiarového zinkovania a navrhnutý s kužeľovou/mnohostrannou rúrkou štruktúry.

Ponúkajú výhody, ako je vynikajúca odolnosť proti korózii, štrukturálna stabilita, efektívna inštalácia, a kompaktné využívanie pôdy. Výrobky sú široko používané v mestských energetických sieťach, horských prenosoch, pobrežných a priemyselných odvetviach znečistené oblasti, schopné dlhodobej stabilnej služby v extrémnych prostrediach a sú základným podporným vybavením pre moderné prenosové projekty.

Výhody produktu

Vysoká odolnosť

Prenosové veže z pozinkovaných oceľových rúrok prijímajú celkové horúce ponorenie galvanizácia, s hrúbkou zinkovej vrstvy ≥85μm, ktorá tvorí fyzikálnu izoláciu aj elektrochemickú ochranu.

Vonku životnosť presahuje 30 rokov, vhodné pre drsné prostredie, ako sú pobrežné oblasti, vysoká soľná hmla a priemysel znečistenia.

Stabilná štruktúra

Rúrkové časti majú rovnomerné rozloženie napätia a vysoký ohyb stuhnutosť. Koeficient odolnosti proti vetru je o 20% - 40% nižší ako u uhlových oceľových veží.

Vydrží úroveň 11 silný vetry, zemetrasenia s magnitúdou 8 a veľké zaťaženie ľadom s vynikajúcou stabilitou v extrémnych podmienkach.

Efektívna konštrukcia

Továrensky prefabrikovaná segmentová konštrukcia s prírubovou skrutkou pripojenia umožňujú rýchlu montáž na mieste bez veľkých zdvíhacích zariadení.

Čas výstavby sa skráti o 50 %, čo výrazne znižuje náklady na projekt.

Široká prispôsobivosť

Prenosové veže z pozinkovaných oceľových rúr majú kompaktnú štruktúru, ktorá šetrí asi 50 % pôdy v porovnaní s tradičnými uhlovými oceľovými vežami.

Vhodné pre úzke mestské pozemky, hory, pobrežie plochy a ďalšie zložité terény, prispôsobiteľné vo výškach od 5 do 150 metrov.

Spoľahlivá kvalita

Vyrobené z vysokopevnostnej ocele, výroba spĺňa národné normy ako napr ako GB 50545 a DL/T 5154, s komplexnou kontrolou kvality vrátane kontroly zvarov a testovania zinkovej vrstvy. Úplne kvalifikovaný, stabilný výkon.

Ako si vybrať model

Vyberte podľa úrovne napätia

10 kV – 35 kV: Použite jednookruhové prenosové veže z pozinkovanej ocele, výška 15–30 m, hrúbka steny 6–10 mm, vhodné pre mestské a parkové vedenia nízkeho napätia.

110 kV – 220 kV: Použite dvojokruhové / viacokruhové prenosové veže z pozinkovanej ocele, výška 30–60 m, hrúbka steny 10–16 mm, ktoré spĺňajú potreby prenosu stredného a vysokého napätia.

500 kV a viac: Použite špeciálne vysokonapäťové galvanizované oceľové prenosové veže, výška 60–150 m, hrúbka steny 16–20 mm, vhodné na prenos na veľké vzdialenosti.

Výber podľa podmienok prostredia

Pobrežné oblasti / oblasti s vysokou koróziou: Vyberte si prenosové veže z pozinkovanej ocele s vysokou odolnosťou proti korózii so zinkom náter ≥100 μm na zvýšenie odolnosti voči soľnej hmle.

Silný vietor / seizmické oblasti: Vyberte vystužené konštrukcie, optimalizujte prierez a hrúbku steny na zlepšenie vetra a odolnosť proti zemetraseniu.

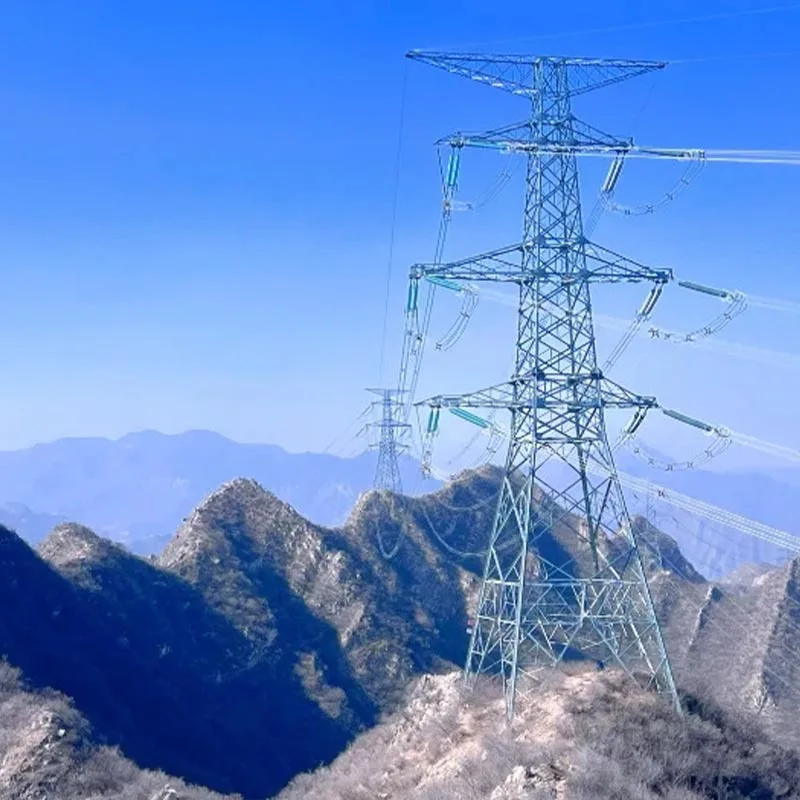

Hornatý/zložitý terén: Vyberte si ľahké prenosové veže z pozinkovanej ocele s úzkou základňou, aby sa prispôsobili podmienky prepravy a inštalácie.

Výber podľa funkčného účelu

Rovné veže: Používa sa na priame úseky trate, ktoré nesú vertikálne a horizontálne zaťaženie vetrom.

Napínacie / uhlové veže: Používa sa na zmeny smeru vedenia a konverziu napätia, s nevyváženým napätím.

Terminál / Crossing Towers: Používa sa na začiatok/koniec línie a na prekročenie riek alebo ciest, ktoré vyžadujú vyššie nosnosť.

Naše služby

Prispôsobený dizajn: Náš profesionálny tím poskytuje personalizované návrhy pre prenosové veže z pozinkovaných oceľových rúr podľa napäťových úrovní, terénu a poveternostných podmienok, ktoré spĺňajú potreby rôznych projektov.

Plnoprocesová inteligentná výroba: S vlastnou modernou továrňou vybavenou CNC rezaním, automatickým zváraním, a výrobnými linkami na žiarové zinkovanie dosahujeme úplnú kontrolu kvality od surovín až po hotové produktov, s mesačnou výrobnou kapacitou nad 5 000 ton.

Jednorazové doručenie: Ponúkame integrované služby vrátane výroby, dopravy, poradenstva pri inštalácii na mieste, a technické školenia zabezpečujúce efektívnu realizáciu projektu.

Záruka po predaji: Poskytujeme 15-ročnú záruku, 24-hodinovú technickú odozvu a pravidelnú kontrolu a údržbu na riešenie problémov s produktom počas jeho životného cyklu.

Bezpečnostné opatrenia pri používaní

Pred inštaláciou skontrolujte, či sa typový štítok prenosovej veže z pozinkovanej ocele zhoduje s výkresom parametre a skontrolujte, či teleso veže, príruby a skrutky nie sú deformované alebo poškodené, čím sa zabezpečí príslušenstvo je kompletné.

Na zdvíhanie používajte nylonové laná, aby ste predišli poškriabaniu pozinkovaného povlaku; vertikálna odchýlka počas inštalácie by mala byť ≤1/1000 a prírubové skrutky by mali byť utiahnuté podľa krútiaceho momentu, aby sa zabezpečilo spoľahlivé spojenie.

Základ veže by mal používať nezávislú betónovú pätku C30 so zabudovanými kotviacimi skrutkami a uzemnením odpor by mal byť ≤10Ω. Pravidelne testujte účinnosť uzemňovacieho systému.

Zváranie alebo rezanie na povrchu prenosovej veže z pozinkovanej ocele je prísne zakázané. Ak modifikácia sa vyžaduje, musí byť opätovne aplikovaný žiarovým zinkovaním na ochranu proti korózii.

Pravidelne kontrolujte integritu zinkového povlaku, tesnosť skrutiek a štrukturálnu deformáciu; v pobrežné/vysokokorózne oblasti, skontrolujte každých šesť mesiacov a okamžite opravte akýkoľvek poškodený zinkový povlak.

Neprofesionálnemu personálu je prísne zakázané liezť na vežu z pozinkovanej ocele. Upozornenie okolo veže by mali byť umiestnené nápisy ako „High Voltage Danger, Keep Away“, pričom dodržujte bezpečnú vzdialenosť.
