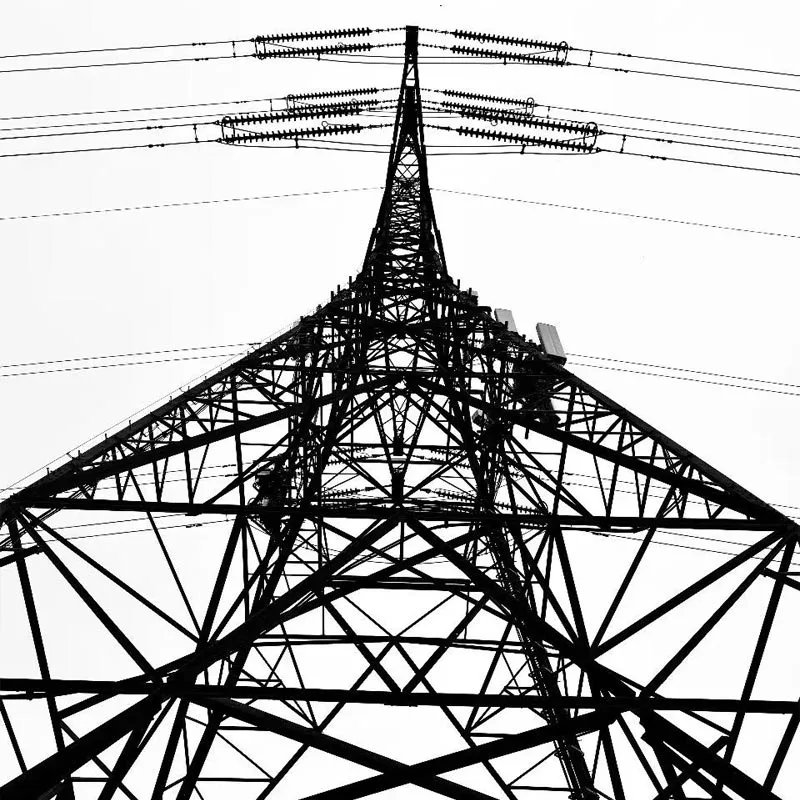

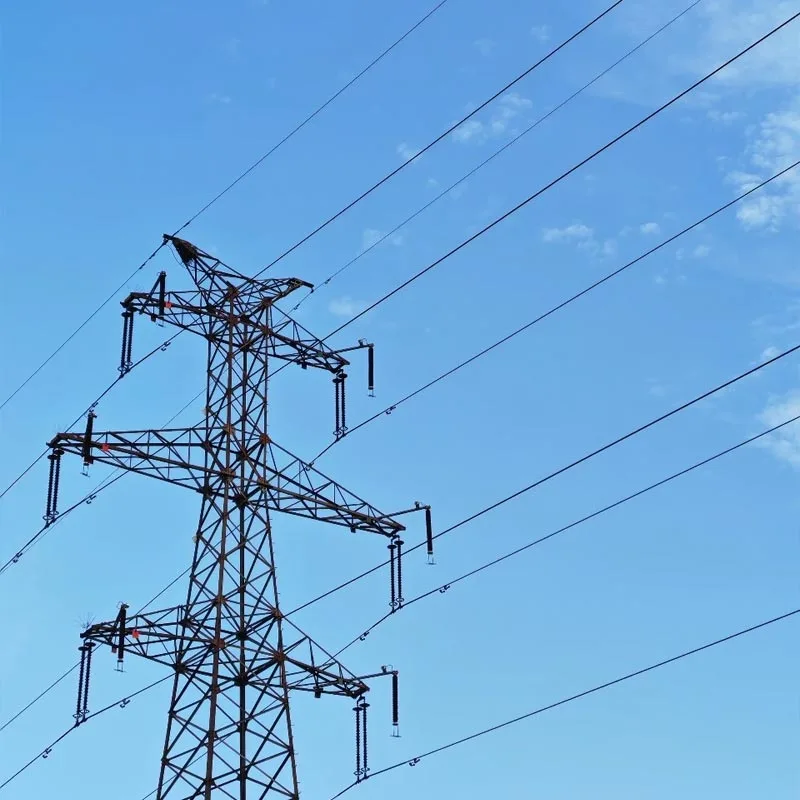

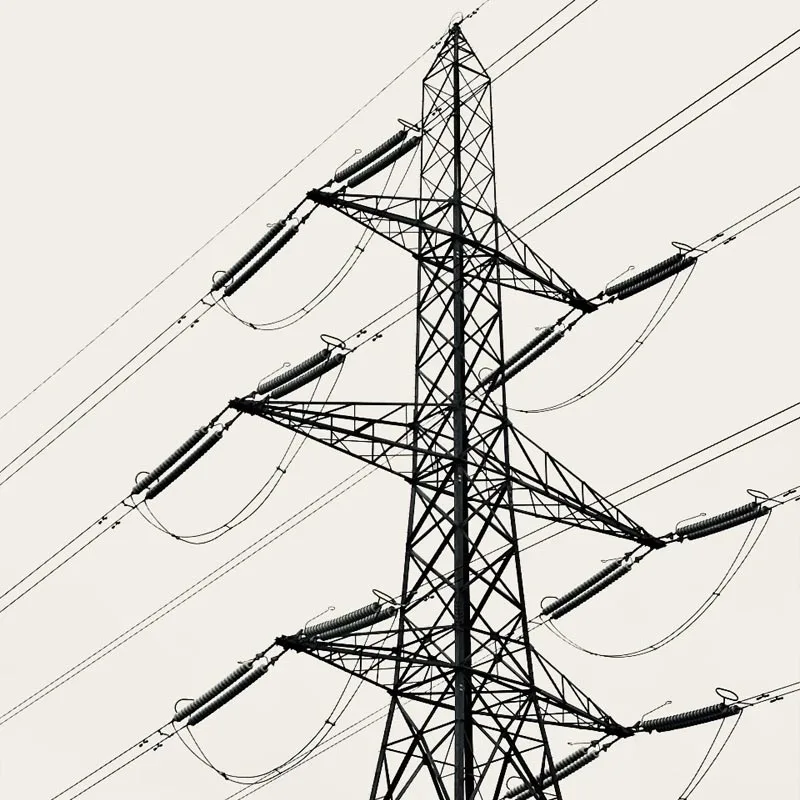

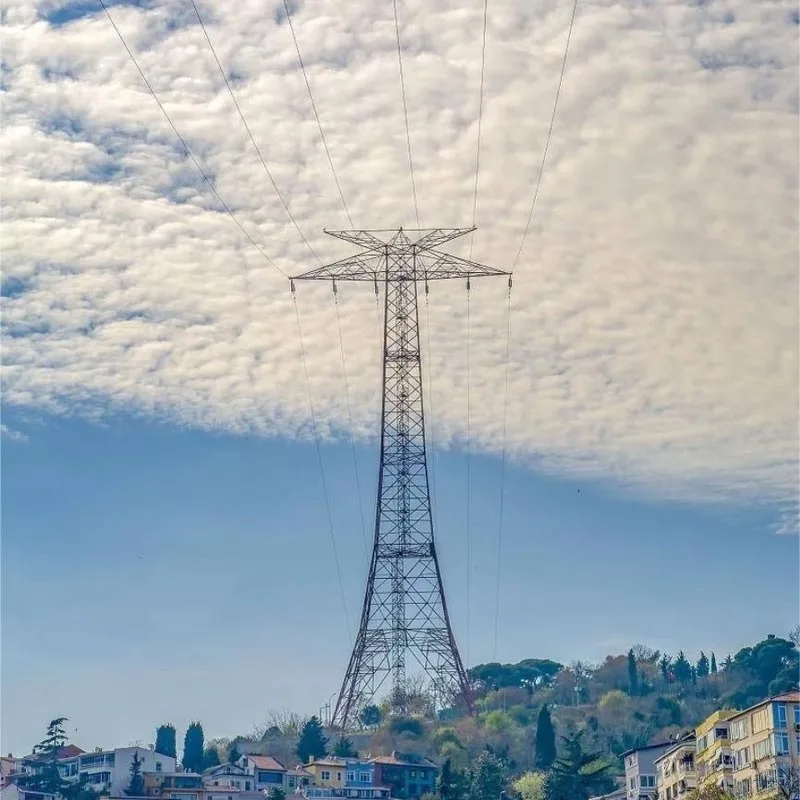

Vysokonapäťová oceľová rúrková veža

Nová energetická vysokonapäťová oceľová rúrková veža Qingdao Anbang je základným zariadením na podporu prenosu integrácie „návrh-výroba-inštalácia-servis“. Špeciálne navrhnuté pre 10kV-1000kV vysoké napätie, ultravysoké napätie (UHV) a vysokonapäťové prenosové vedenia, pokrýva viacero štrukturálnych typov vrátane mriežkového typu, jednostĺpový kužeľový typ a kombinovaný typ s úzkou základňou.

Ako "Top 10 Steel Pipe Pole Enterprise of 2022", the spoločnosti opiera sa o 20 základných patentov, ročnú výrobnú kapacitu 50 000 ton a certifikácie v národnom/priemyselnom odvetví štandardy ako GB/T 2694 a GB 50205.

Produkt využíva vysokopevnostnú oceľ triedy Q355B/Q420/Q460 s žiarové zinkovanie proti korózii, patentovaná technológia zvárania a zosilnená konštrukcia.

Môže fungovať stabilne v zložitých scenároch, ako sú oblasti náchylné na tajfúny, oblasti so silnou námrazou a obmedzené mestské koridory, ktoré poskytujú bezpečné a spoľahlivé riešenia prenosu energie pre energetiku, komunikáciu, priemysel a iné oblasti a má úspešne slúžil stovkám zákazníkov po celom svete. Obaja dostali od klientov veľkú pochvalu.

Hlavné výhody

Patentované posilnenie pre stabilnú štruktúru

Výhradné vlastníctvo základných patentov vrátane „Zosilnená štruktúra pre moc Tower Steel Components“ a „Špeciálny zvárací prípravok pre základňu uhlovej oceľovej veže“. Prostredníctvom trojuholníkovej stabilnej podpory dizajn a bezotvorová výstužná technológia zvyšuje nosnosť bez poškodenia pevnosti tela.

The zvárací prípravok je prispôsobiteľný na umiestnenie rôznych špecifikácií oceľových dosiek; zvary prechádzajú nedeštruktívne testovanie, zabezpečujúce vysokú tuhosť spoja a minimálnu excentricitu. Má schopnosť vibrácií vetra a ochrany proti námraze výrazne lepšie ako tradičné výrobky.

Vysoká pevnosť a odolnosť proti korózii pre dlhšiu životnosť

Hlavné materiály sú nízkolegované vysokopevnostná oceľ. The hrúbka žiarovo pozinkovaného povlaku nie je menšia ako 85 μm a efektívne uzavretá oceľová rúrková konštrukcia zabraňuje akumulácia vody a prachu, dosahujúca antikoróznu životnosť viac ako 30 rokov.

Prísne kontrolovaná tyč ohýbanie stupeň (≤ 2‰ dĺžky) a oválnosť (≤ 2D/1000) zaisťujú adaptabilitu na drsné prostredie, ako je napr. pobrežné oblasti a silný vietor a piesok v severozápadnej Číne, s dennou údržbou iba 1/3 pracovnej záťaže tradičné železné veže.

Prispôsobivosť scenára s optimálnou podlahovou plochou

K dispozícii je viacero konštrukčných možností (úzka základňa kombinovaný typ, jednostĺpový kužeľový typ). Jednorúrová veža vyžaduje iba kruhový základ, čím sa podlahová plocha ešte viac znižuje viac ako 60 % v porovnaní s uhlovými oceľovými vežami, dokonale vhodné pre transformáciu mestskej elektrickej siete, priemyselné parky a iné scenáre s obmedzeným koridorom.

Zjednodušený prierez oceľovej rúry má nízky koeficient odolnosti proti vetru, zníženie zaťaženia vetrom o 30 % v oblastiach ohrozených tajfúnom a dlhých úsekoch (prechody riek/kaňonov). Pre scenáre UHV, a výška veže môže dosiahnuť 130 m a hmotnosť veže 260 ton, čo spĺňa požiadavky dvojokruhového výkonu prenos.

Úplný reťazový servis pre efektívne doručenie

Poskytuje služby na kľúč „customized design-factory prefabrikácia-montáž na mieste“. Výrobná základňa 50 000 ㎡ zaručuje rýchlu masovú výrobu.

Prijatie rafinované Konštrukčné schémy, ako je zdvíhanie vysokopevnostných nylonových lán, je inštalačný cyklus o 20 % kratší ako pri priemyslu priemer. Poskytuje sa kompletná technická podpora vrátane návrhu základov a prispôsobenia komponentov.

Aplikačné scenáre

Pole prenosu energie: 110kV-1000kV UHV/extrémne vysokonapäťové prenosové vedenia a konštrukcie rozvodní, obzvlášť vhodné pre medziregionálne projekty prenosu energie vo Vnútornom Mongolsku, Guangxi a ďalších regiónoch.

Mestské a priemyselné scenáre: modernizácia mestskej elektrickej siete, distribúcia energie v priemyselnom parku, a 10kV výkon prenosové projekty pre nabíjacie a výmenné stanice. Úzka základňa znižuje náklady na obstaranie pozemku a prispôsobuje sa hustému prostrediu budov.

Komplexné podnebie a terény: Pobrežné oblasti náchylné na tajfúny, oblasti silnej námrazy na juhozápade Čína, silný vietor rýchlostné oblasti v severozápadnej Gobi, ako aj dlhé prenosové úseky, ako sú prechody cez rieku/kaňon.

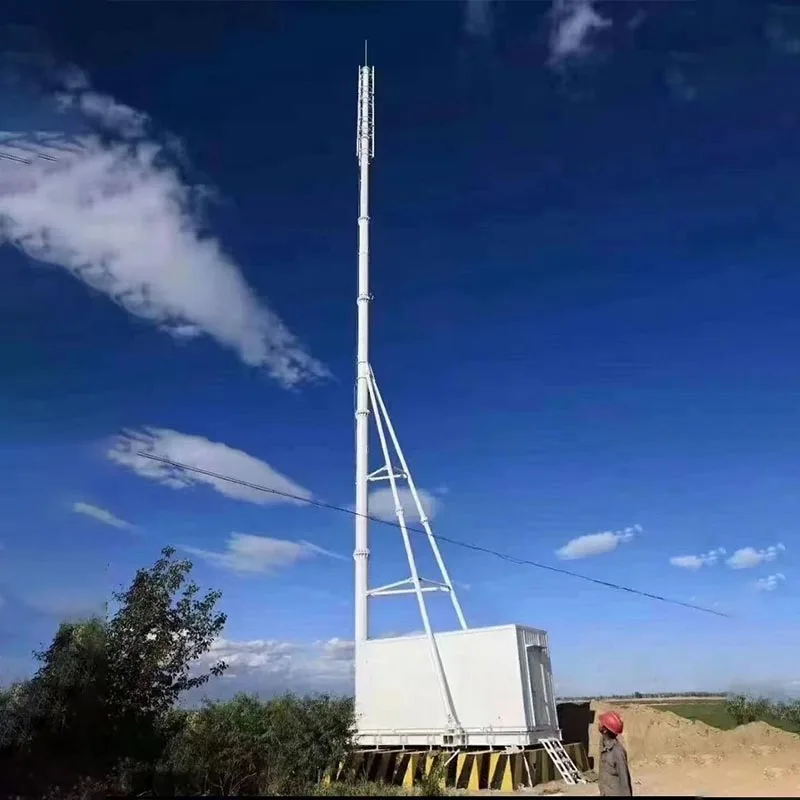

Multi-odvetvové prispôsobenie: Podpora komunikačnej základňovej stanice, rádiové a televízne veže a špeciálna sila prenosové zariadenia pre armádu. K dispozícii sú prispôsobiteľné vežové konštrukcie rôznych špecifikácií spĺňať špecifické potreby.

Špecifikácia Parametre

Často kladené otázky (FAQ)

1. Sú náklady na vysokonapäťové oceľové rúrkové veže vyššie ako náklady na tradičné uhlové oceľové veže?

Počiatočné výrobné náklady sú o niečo vyššie, ale komplexné náklady sú výhodnejšie! Oceľ Rúrková veža je ľahšia (30% zníženie hmotnosti pri rovnakom zaťažení), čím sa znižujú náklady na výstavbu základov 20 % – 40 %.

S antikoróznou životnosťou až 30 rokov sú neskoršie náklady na údržbu len 1/3 nákladov tradičné uhlové oceľové veže. Jeho kompaktná podlahová plocha navyše výrazne znižuje náklady na obstaranie pozemku mestských oblastiach, čo má za následok oveľa vyššiu nákladovú efektívnosť pri dlhodobom používaní.

2. Ako zabezpečiť stabilitu a bezpečnosť veže pri UHV projektoch s dlhým rozpätím?

UHV veže s dlhým rozpätím využívajú vystužené konštrukcie mriežkového typu s hlavnými materiálmi vyrobenými z vysokopevnostnej ocele Q460. Rozloženie síl je optimalizované pomocou 3D analýzy konečných prvkov a spoje sú dvojito fixované pretínaním líniové zváranie a prírubové spojenie, s excentricitou ≤3 mm. Pred dodaním sa testuje model aerodynamického tunela v mierke 1:10 a vykonajú sa skúšky limitného zaťaženia.

Po inštalácii na mieste, ultrazvukovej detekcii chýb a celkovej zvislosti inšpekcie sa vykonávajú na zabezpečenie súladu s požiadavkami na prenosové zaťaženie 1000 kV UHV. Produkt má stabilne funguje vo viacerých projektoch UHV naprieč riekami.

3. Ako vykonávať dennú údržbu a aký je cyklus údržby?

Údržba je jednoduchá a pohodlná! Odporúča sa vykonávať pravidelné kontroly raz ročne: skontrolujte tesnosť skrutiek, citlivosť líšt na zachytenie pádu (ak sú vo výbave) a odstránenie prekážok okolo veže.

Oprava antikorózneho náteru by sa mala vykonávať každých 5-8 rokov v závislosti od podmienok prostredia. The uzavretá oceľová rúrková konštrukcia zabraňuje vnútornej korózii, čím eliminuje potrebu častých generálnych opráv a výrazne znižuje pracovné zaťaženie údržby.

4. Je podporovaný prispôsobený dizajn a aký je cyklus dodania?

K dispozícii je úplné prispôsobenie scenára! Konštrukcia veže môže byť vyrobená na mieru podľa úrovne napätia, zaťaženia požiadavky, terén a klíma, obmedzenie podlahovej plochy a ďalšie parametre.

Dodací cyklus pre štandard produkty je 15-30 dní; pre veľké UHV veže alebo prispôsobené produkty je možné dohodnúť cyklus na základe projektu stupnica. Ročná výrobná kapacita spoločnosti 50 000 ton zabezpečuje rýchlu hromadnú výrobu a dodávku.
