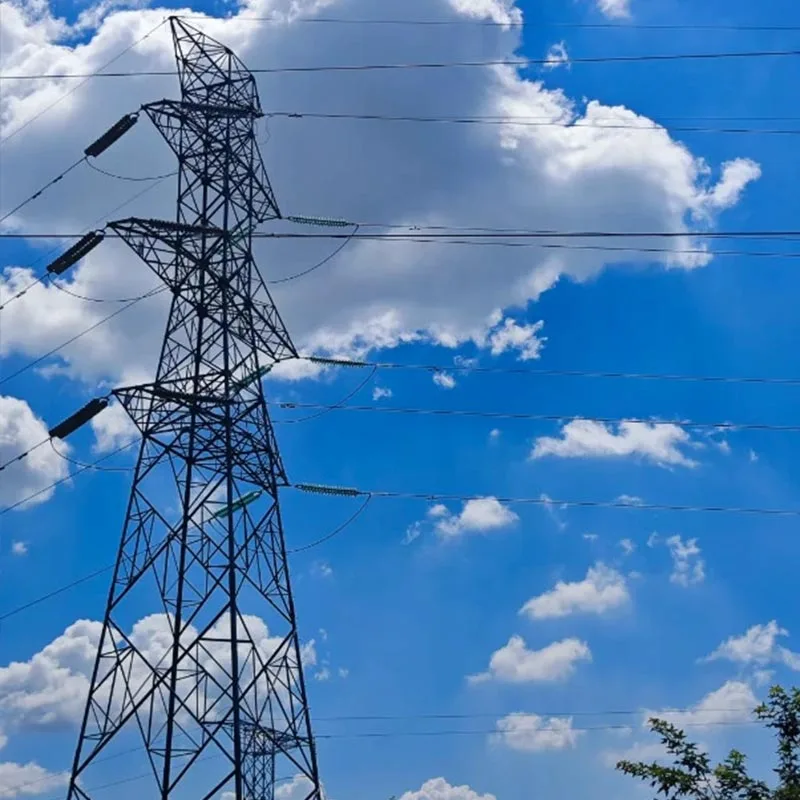

Uhlová oceľová veža prenosového vedenia 330 kV

Qingdao Anbang New Energy uhlová oceľová veža prenosového vedenia 330 kV je vysokonapäťové prenosové jadro nezávisle vyvinuté a vyrobené spoločnosťou na základe potrieb Číny v oblasti energetickej konštrukcie a s využitím výrobné výhody vlastnej továrne.

Táto veža je vyrobená z kvalitného uholníka oceľ Q235B, Q345B a Q420B, spracovaná presným rezaním, zváraním, žiarovým zinkovaním a inými prísnymi postupy.

Ide o priehradovú samonosnú vežu s komponentmi s jednoduchým alebo kombinovaným uhlovým oceľovým prierezom, s kompaktnou štruktúrou, jasným rozložením sily a transparentným prenosom zaťaženia.

Ako nosné jadro prenosového vedenia 330 kV má výhody vrátane vysokej pevnosti, vysokej stability, odolnosti proti vetru a zemetraseniu, odolnosti proti korózii a dlho životnosť. Je vhodný pre rôzne zložité terény, ako sú roviny, kopce, hory a pobrežné oblasti.

To spĺňa základné požiadavky na inštaláciu vodičov a zavesenie izolátora pre vysokonapäťové prenosové vedenia 330 kV, prísne dodržiavať "Štandardy pre návrh veží nadzemného vedenia" a poskytuje bezpečný, spoľahlivý, ekonomické a efektívne komplexné riešenie pre národné a medzinárodné energetické siete a regionálne prenosové projekty podporujúce efektívne medziregionálne energetické zdroje prenos.

Špecifikácie parametrov

Odporúčania pre výber modelu

30-40m veža (suchý typ) Použiteľné scenáre

Oblasti plání, prímestské prenosové vedenia 330kV, rozvodne výstupné vedenia, konvenčné prenosové úseky s horizontálou rozpätie 200-250 m.

Odporúčané dôvody: Kompaktná konštrukcia, malý pôdorys, ekonomické náklady, jasné napätie rozvody, pohodlná inštalácia, nie je potrebná veľká stavebná technika, vhodné do oblastí s mier hustota obyvateľstva a rovinatý terén. Je to preferovaný model pre konvenčné úseky prenosu 330 kV linky, s rozumným využitím ocele a vynikajúcim nákladovým výkonom.

40-50m veža (typ pohára) Použiteľné scenáre

Kopcovité oblasti, prenosové vedenia stredného rozpätia (horizontálne rozpätie 250 – 300 m), úseky s malým počtom obmedzení šírky koridoru, berúc do úvahy požiadavky na prevenciu rušenia signálu.

Odporúčané dôvody: Vodiče sú usporiadané v trojfázovom horizontálnom usporiadaní, primerane namáhané, vysoká tuhosť, účinne zaisťujúca bezpečnú vôľu pre uzemňovacie vodiče vedenia 330kV, silná odolnosť proti vetru, vhodné pre mierne zvlnený terén a projekty vyžadujúce kontrolovanú šírku koridoru prenosového vedenia, jednoduchú inštaláciu a udržiavať.

50-70m veža (portálový/posilnený typ) Použiteľné scenáre

Horské oblasti, odľahlé regióny, pobrežné oblasti s vysokým vetrom, dlhé prenosové vedenia (horizontálne rozpätie 300 – 400 m), a špeciálne úseky križujúce existujúce trate.

Odporúčané dôvody: Používa zosilnené spájanie uhlovej ocele, vysoká pevnosť, silná stabilita, plechovka odolávať silnému vetru, silnému snehu, posypovej soli a iným drsným poveternostným podmienkam; základný stres je primeraný, vhodné na inštaláciu v zložitom teréne, efektívne rieši problémy s nosnosťou a odolnosťou voči katastrofám 330kV vedenia v horách a pobrežných oblastiach. Niektoré modely môžu byť použité ako prechodové veže.

Prispôsobené veže Použiteľné scenáre

Špeciálny terén (ostrovy, strmé svahy, močiare), špeciálne zaťaženie (integrácia viacerých zariadení, prechody s veľkým rozpätím), špeciálne počasie podmienky (ťažké ľadové oblasti, silné tajfúnové oblasti) a špeciálne požiadavky na vzhľad (integrácia krajiny). pre projekty prenosových vedení 330 kV.

Odporúčané dôvody: Vlastná továreň Qingdao Anbang New Energy môže prispôsobiť prenosovú linku 330 kV výška uhlovej oceľovej veže, konštrukčný tvar, materiál, antikorózne normy a nosnosť podľa k projektovým výkresom, správam o terénnom prieskume a meteorologickým údajom poskytnutým zákazníkom individuálny návrh, výroba a inštalačné poradenstvo v rámci komplexnej služby, ktorá spĺňa rôzne špeciálne projekty požiadavky.

Skutočné prípady

Projekt uhlovej oceľovej veže Gansu Hexi Corridor 330 kV prenosového vedenia

Prehľad projektu: Dodávaných 12 súprav 50-metrových portálových veží pre Gansu Hexi Projekt prenosovej linky 330 kV koridoru, prispôsobený miestnym suchým, veterným a námrazovým poveternostným podmienkam, s horizontálnym vzdialenosť zálivu 300 m. Typ vodiča: 2×LGJ400/35, typ zemniaceho vodiča: JLB20A-120.

Implementačný efekt: Veže používajú vysokokvalitnú a vylepšenú uhlovú oceľ Q345B antikorózne procesy, úspešne odolávajúce miestnemu vetru 29 m/s a 10 mm záťaži ľadom. Čas inštalácie bol znížená o 25 % a veže doteraz fungovali bez porúch, čím sa účinne zmiernilo preťaženie koridoru miestnej trate, zabezpečenie regionálnej stability prenosu energie a získanie vysokej chvály od State Grid Gansu Electric Power Spoločnosť.

Projekt oceľovej veže výstupnej uhlovej rozvodne Shandong Qingdao 330 kV

Prehľad projektu: Poskytnutých 8 súprav 35-metrových veží portálového typu pre výstup líniový projekt rozvodne 330 kV v Qingdao, ktorý spája rozvodňu s hlavným vedením. Prispôsobené prímestskému terénu s obmedzeným územím a integrovaným okolitým prostredím.

Implementačný efekt: Výrobok má kompaktnú štruktúru a pohodlnú inštaláciu, prísne kontroluje pôdu povolanie. Vertikálnosť a nosnosť spĺňajú konštrukčné štandardy a dokonale zodpovedajú potrebám prevodovky výstupný koniec rozvodne, ktorý efektívne zabezpečuje stabilný výkon vysokonapäťového výkonu 330 kV a podporuje modernizáciu regionálna elektrická sieť Qingdao a schválenie štátnou sieťou.

Projekt rekonštrukcie uhlovej oceľovej veže Shaanxi Weinan 330 kV

Prehľad projektu: Účasť na projekte modernizácie a zvýšenia výšky 330 kV Luolingových veží vo Weinane, Shaanxi, ktorá dodáva 9 sád 40-metrových vystužených oceľových veží pre prenosové vedenie 330 kV (vrátane 4 napínacích veží), výmena starých cementových dvojitých stĺpov a vyriešenie problémov s nedostatočnou bezpečnostnou vzdialenosťou a slabou odolnosťou voči prírodným podmienkam katastrof v existujúcich tratiach.

Efekt implementácie:Vďaka vysokej pevnosti a stabilite boli úspešne nainštalovaný počas nepretržitého daždivého počasia, pričom vykazuje vynikajúcu schopnosť odolať silnému dažďu a silný vietor. Po rekonštrukcii sa výrazne zlepšila prevádzková stabilita linky, čím sa účinne zabránilo rozsiahle výpadky elektrickej energie, poskytujúce spoľahlivú podporu pre napájanie transformačnej stanice Lingbao v Henane z r oblasť Weinan a úspešne dokončila 10-dňovú intenzívnu rekonštrukčnú úlohu.
