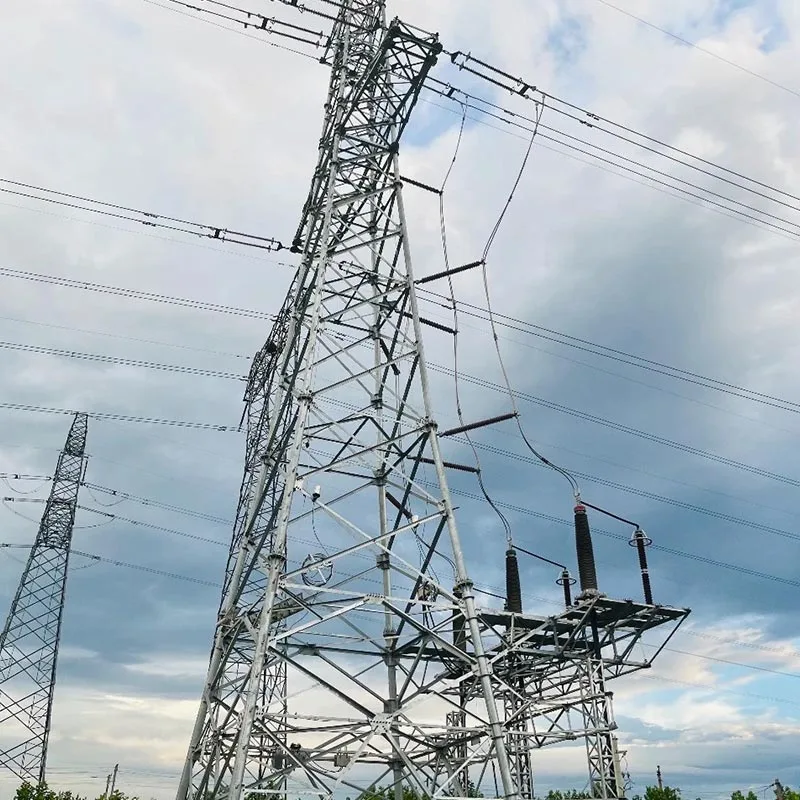

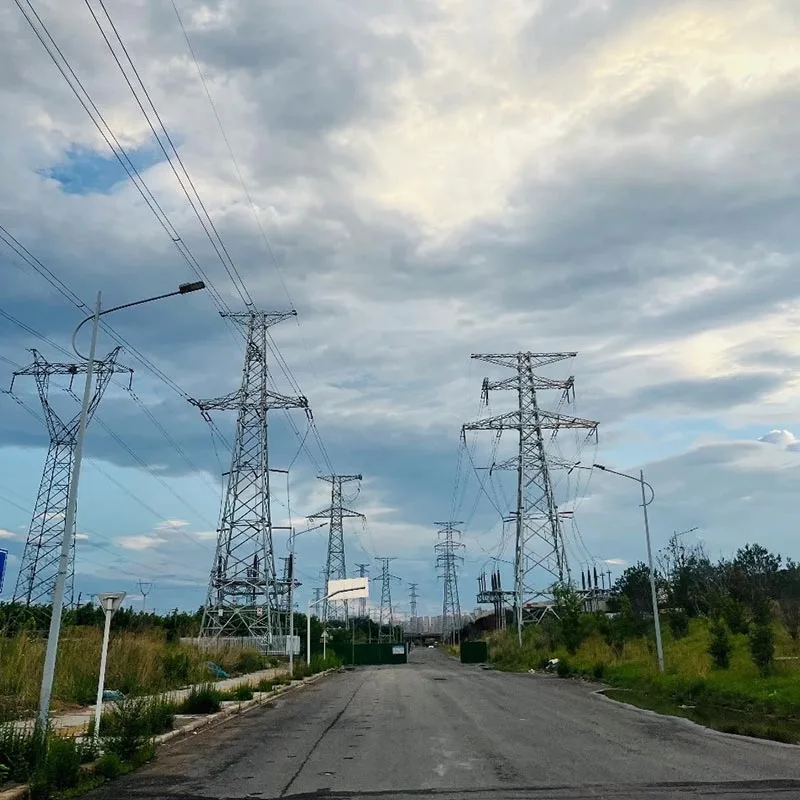

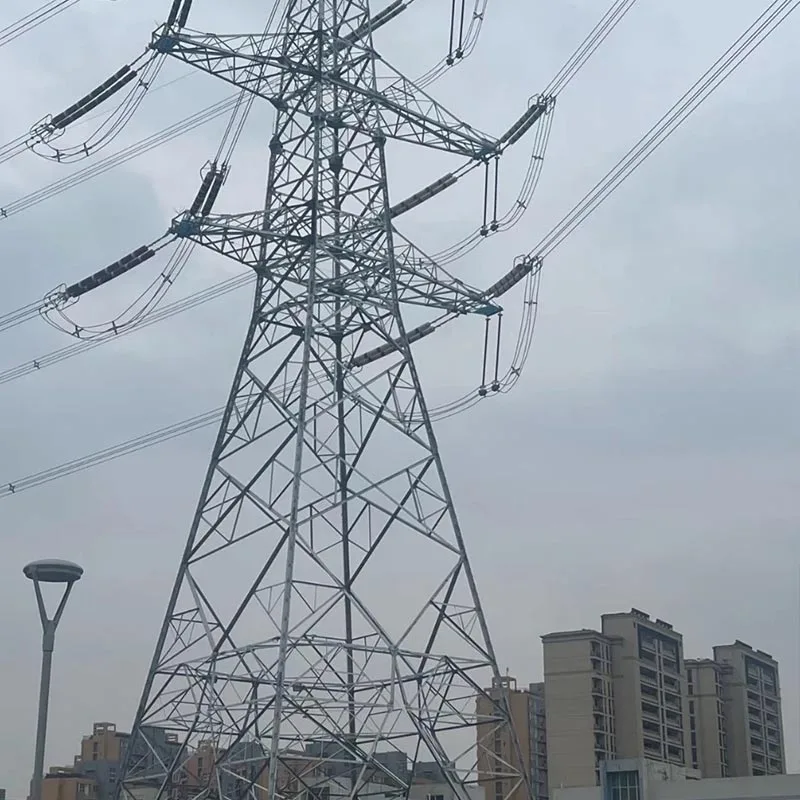

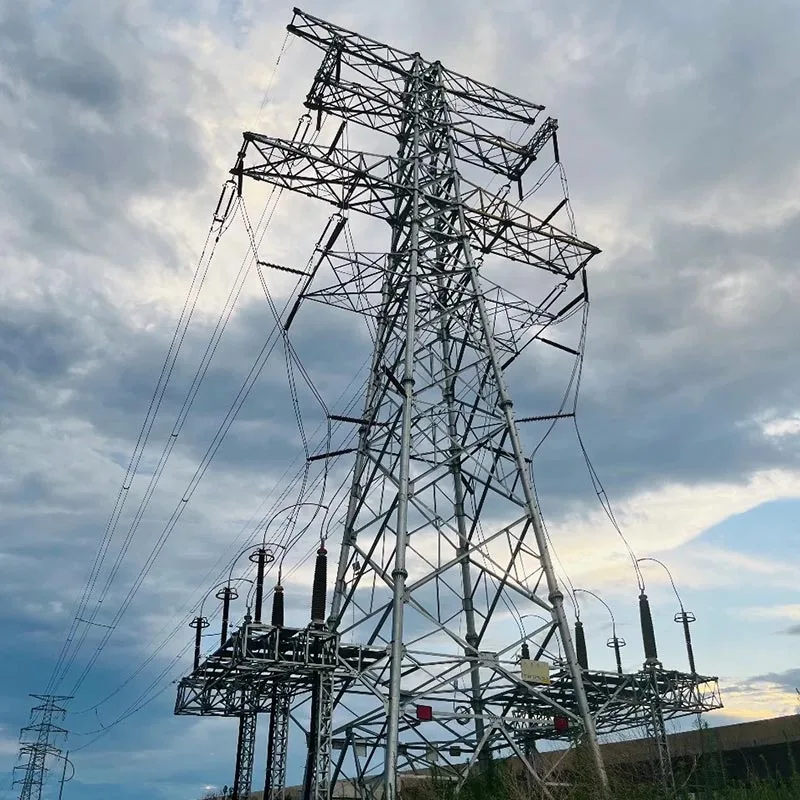

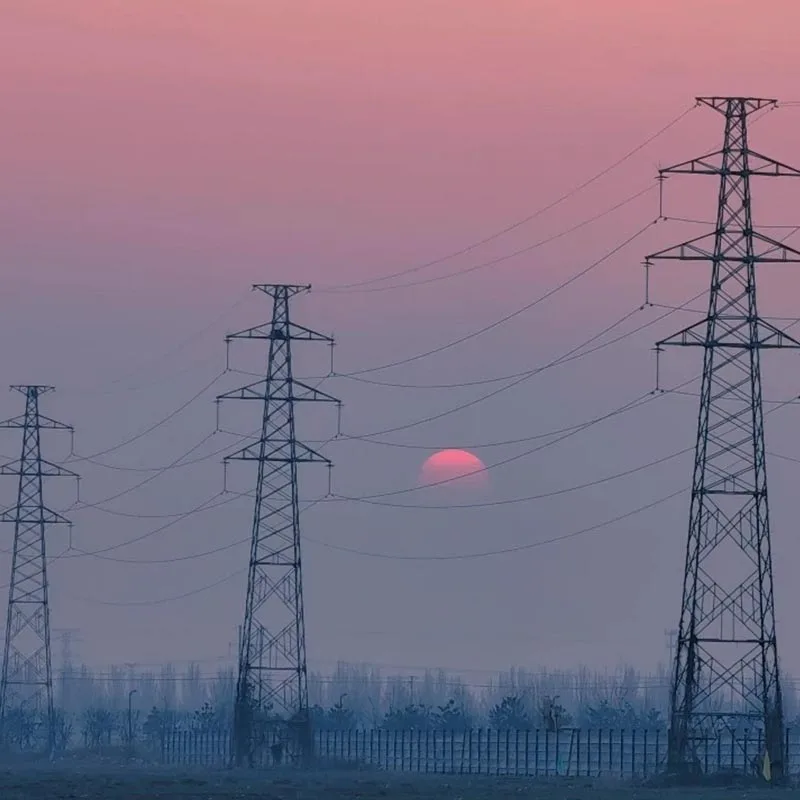

Uhlová oceľová veža prenosového vedenia 220 kV

Uhlové oceľové veže 220 kV prenosového vedenia spoločnosti Qingdao Anbang New Energy sa vyrábajú s podporou Moderný chemický závod Qingdao Jiaozhou. Používajú uhlové ocele s vysokou pevnosťou, ako sú Q355B a Q420, s mriežkovou skrutkou štruktúra spojenia.

Sú navrhnuté a vyrobené striktne v súlade s národnými a medzinárodnými normami kombinujú vysokú pevnosť, vysokú odolnosť proti korózii, jednoduchú inštaláciu a silnú prispôsobivosť, čím poskytujú stabilnú podporu pre vysokonapäťové prenosové vedenia 220 kV.

Sú široko používané v rovinách, horských oblastiach, pobrežných oblastiach a rôzne iné terény, ktoré prispievajú k výstavbe nových energetických systémov v rôznych krajinách.

Hlavné výhody

Maximálna pevnosť konštrukcie, vynikajúca odolnosť voči katastrofám: Uhlová oceľová veža prenosového vedenia 220 kV navrhnutá s trojuholníkovými/štvorhrannými mriežkovými štruktúrami, hrúbka hlavného materiálu ≥8 mm, zvýšená seizmická odolnosť do úrovne VIII, schopné odolať 12-úrovňovej víchrici, 50 mm vrstvou ľadu a silným dažďom. Funguje stabilne v oblasti pobrežných tajfúnov a horské oblasti náchylné na vietor, s rovnomerným rozložením zaťaženia a vedúce postavenie v odvetví výkon proti prevráteniu.

Inteligentná výroba s presnosťou a kontrolou kvality počas celého procesu: Qingdao Jiaozhou vlastní svoju výrobnú základňu s CNC rezaním, inteligentným dierovaním a plne automatizovaným žiarovým zinkovaním proces, vybavený patentovanými výstužnými, zváracími a tvarovacími zariadeniami, presnosť komponentov ±1 mm a 100% výrobky pred opustením továrne prechádzajú testami mechanickej a koróznej odolnosti.

Odolný voči korózii a trvácny, bez starostí počas celej životnosti: Veža využíva žiarovo pozinkovaný dvojvrstvový antikorózny proces s hrúbkou zinkovej vrstvy ≥85μm, odolný voči posypovej soli a kyselinám a zásadám, so životnosťou viac ako 30 rokov vo vlhkom prostredí na pobreží, nevyžaduje častú údržbu, čím sa znižujú celkové náklady na životný cyklus.

Jednoduchá a efektívna inštalácia, vhodná pre zložité scenáre: modulárne skrutkové spoje, nie sú potrebné pre veľké zariadenia, rýchla montáž na mieste; prispôsobený dizajn veže, prispôsobiteľný rôznym terénom a počasiu podmienky, čím sa skráti doba výstavby o viac ako 30 %.

Inteligentná podpora upgradov, efektívna a presná prevádzka a údržba: Voliteľný sklon uhol, rýchlosť vetra, monitorovanie námrazy a video terminály s prístupom k údajom v reálnom čase prostredníctvom dispečingu elektrickej siete, dosiahnutie 24-hodinovej informovanosti o stave a včasného varovania pred poruchami, zlepšenie prevádzky a efektívnosti údržby o viac ako 30 %.

Podrobnosti o produkte

Materiál jadra: Veža používa Q355B/Q420 za tepla valcované s vysokou pevnosťou oceľ s rovnakým uhlom, medza klzu ≥355MPa, mechanické vlastnosti spĺňajú normy.

Štrukturálna forma: Uhlová oceľová veža prenosového vedenia 220 kV je priehradová samonosná veža, vrátane miskovitého, suchého charakteru, mačacej hlavy, kompaktných typov, výška 25–60 m, napäťová hladina 220 kV.

Proces pripojenia: Vysokopevnostné skrutkové spojenie stupňa 8.8, žiadne zváranie na mieste, vysoká montáž presnosť, silná stabilita.

Antikorózna úprava: Plne automatické žiarové zinkovanie, rovnomerná a hustá vrstva zinku, v súlad s GB/T 13912 a ďalšími medzinárodnými normami.

Kompatibilita základov: Vybavené stupňovitými základmi, zalievanými pilótami, skalnou kotvou základy, vhodné pre rôzne geologické podmienky.

Patentované vlastnosti: Drží viacero patentov vrátane vystuženia oceľových komponentov, základne veže zváracie prípravky a korekcia tvarovania, čím sa zvyšuje štrukturálna stabilita a presnosť spracovania.

Výber aplikácie produktu

Roviny a otvorené priestranstvá: Uprednostňujte veže v tvare pohára alebo vertikálneho typu, s veľkými rozpätiami priečnych ramien a usporiadané usporiadanie vodičov, vhodné pre diaľkové, vysokokapacitné prenosové vedenia.

Hornaté a kopcovité oblasti: Vyberte si veže v tvare sovy alebo kompaktné, s malými pôdorysmi, vynikajúce odolnosť voči vetru a ľadu, prispôsobené zložitému terénu a úzkym priechodom.

Oblasti pobrežného tajfúnu/soľného postreku: Vlastné vystužené antikorózne veže, zahustený zinok náter, vysokopevnostné hlavné materiály, odolávajú tajfúnom a korózii soľným postrekom, zaisťujú bezpečnosť pobrežia elektrické siete.

New Energy Grid Connection Lines: Vhodné pre odchádzajúce vedenia z veternej energie a fotovoltaiky základne, podporujúce vodiče s veľkým prierezom, spĺňajúce potreby nového vysokovýkonného prenosu na dlhé vzdialenosti energie.

Mestská prímestská prevodovka: Kompaktný vežový typ, ktorý znižuje využitie pôdy, vyrovnáva elektrickú bezpečnosť a adaptácia mestskej krajiny.

Dôvody, prečo si vybrať Anbang

Sila miestnej výroby: Vlastná továreň v Jiaozhou, Qingdao, so základným imaním 50 miliónov juanov, hlboko zapojený do veží na prenos energie už viac ako desať rokov, stabilná výrobná kapacita, včas dodávky a služby pre národné gridové projekty.

Technická patentová ochrana: Viacnásobné patenty na prenosové veže, optimalizované štruktúry a procesov, výkonnosť produktu presahujúca priemyselné štandardy a vyššia bezpečnosť a spoľahlivosť.

Záruka kompletného servisu: Od návrhu, výroby a dopravy až po inštaláciu poradenstvo a popredajná prevádzka a údržba, riešenie na jednom mieste s rýchlou odozvou a bez starostí po predaji.

Národná štandardná certifikácia kvality: Prísne dodržiavanie národnej a medzinárodnej siete a priemyselné štandardy, trojité kontroly vrátane sledovateľnosti surovín, kontroly kvality procesu a dokončenia testovanie produktu, pričom pre každú vežu sa vydá kvalifikovaná správa.

Nová energetická strategická spolupráca: Zamerané na podporu novej energetickej energie, produktov kompatibilných s novými energetickými systémami, pomoc pri plnení cieľov „dvojakého uhlíka“ a modernizácia výstavby národnej a medzinárodnej siete.
