Napínacia veža na prenos energie

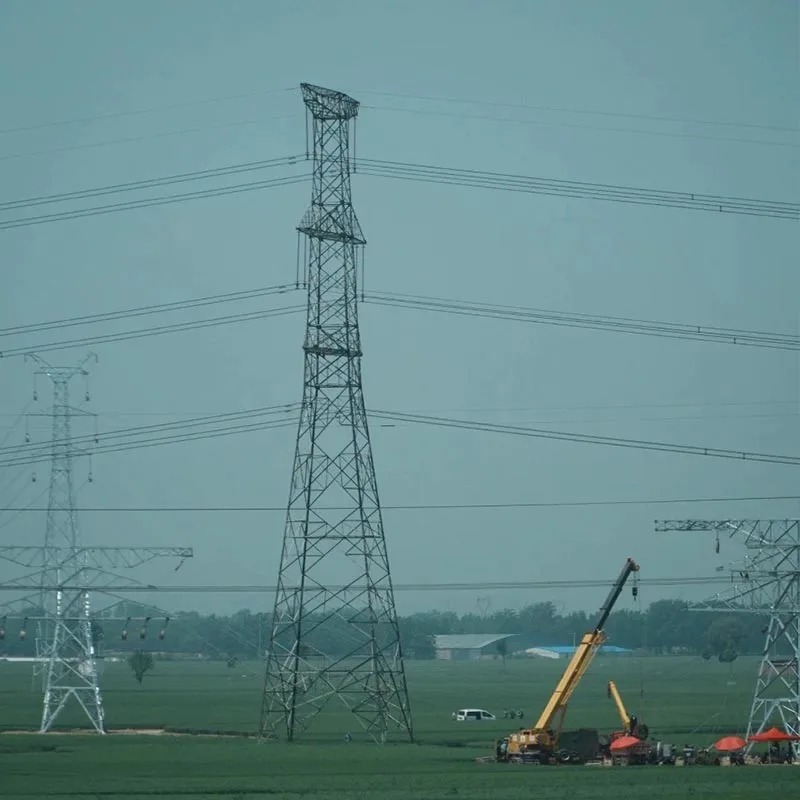

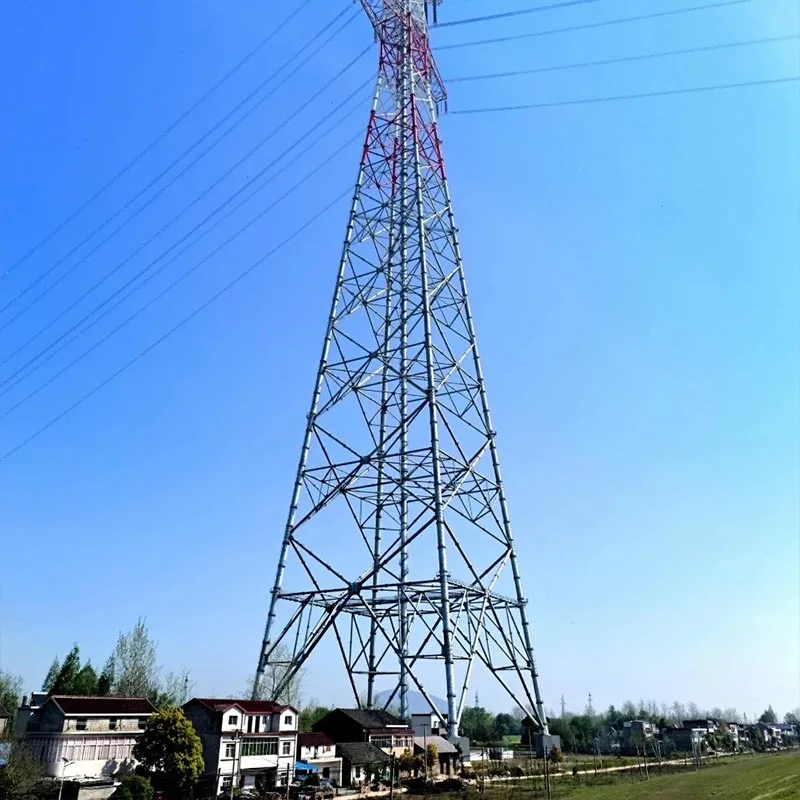

Qingdao Anbang New Energy Power Transmission Napínacia veža je základné podporné zariadenie vhodné pre 110kV-1000kV prenosové vedenia vysokého napätia a ultravysokého napätia, tiež známe ako napínacia veža alebo uhlová veža. Vyberte si nás ako svojho výrobcu a dodávateľa, môžeme ponúknuť komplexné riešenia po celom svete.

Naša veža nasleduje GB/T 2694-2018 výrobný štandard a používa vysokopevnostnú uhlovú oceľovú mrežovú konštrukciu, špeciálne navrhnutú pre obraty línií, delenie a koncové body. Dokáže efektívne znášať napätie vodiča, odolávať extrémom podmienok a dosiahnuť stabilné ukotvenie a bezpečný prenos elektrického vedenia.

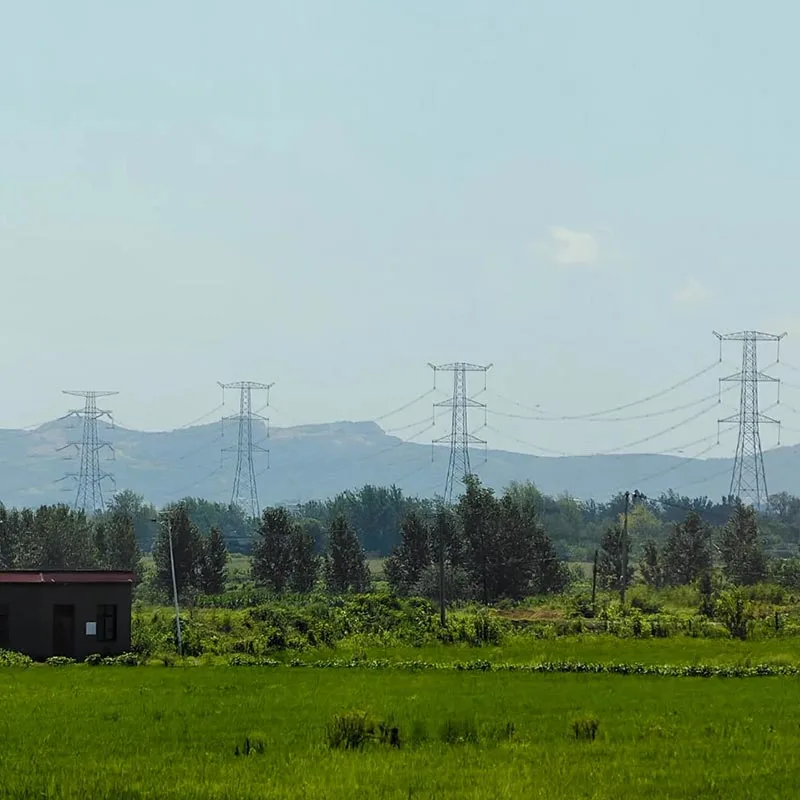

Napínacie veže na prenos energie sa široko používajú pri prenose medzi regiónmi na dlhé vzdialenosti, pri získavaní novej energie a dodávky a projekty výstavby chrbticovej elektrickej siete. S výhodami ako je vysoká stabilita, dlhotrvajúca korózia odolnosťou a pohodlnou inštaláciou sa stali kľúčovým vybavením na zabezpečenie bezpečnej a ekonomickej prevádzky elektrickú sieť, čo zdôrazňuje silu čínskej inteligentnej výroby.

Hlavné výhody

Vysoká odolnosť proti zaťaženiu

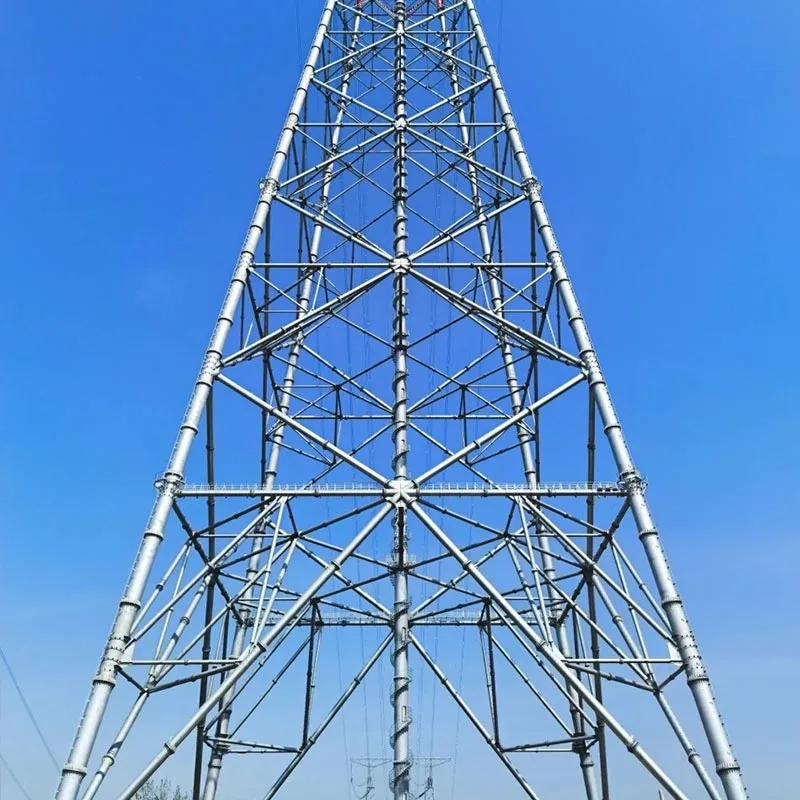

Hlavnými materiálmi prenosovej napínacej veže sú Vysokopevnostná uhlová oceľ Q355B a Q420B s konštrukčným dizajnom priehradového nosníka, ktorý zaisťuje rovnomerné a primerané rozloženie stresu.

Dokáže účinne znášať axiálne napätie vodičov, zaťaženie vetrom, zaťaženie ľadom a seizmické účinky, a môže vyhovovať požiadavkám na uhol línie od 2° do 30°.

Štrukturálna stabilita ďaleko presahuje priemyselné štandardy, odstránenie rizika postupného kolapsu vedení a zaistenie bezpečnosti prenosových vedení.

Dlhotrvajúci bezúdržbový

Napínacia veža prenosu využíva dvojitú antikoróznu ochranu systém žiarového zinkovania a epoxidového práškového lakovania, prísne podľa požiadaviek normy GB/T 13912.

The životnosť proti korózii je ≥30 rokov, vďaka čomu je vhodná do drsných vonkajších prostredí, ako sú pobrežné oblasti, slano-alkalická pôda a vysoko chladné horské oblasti, čo výrazne znižuje prevádzku počas celého životného cyklu a náklady na údržbu prenosových napínacích veží a minimalizácia neskorších investícií do opráv.

Štandardizovaná prefabrikácia a pohodlná inštalácia

Power Transmission Tension Tower je plne funkčný továrensky štandardizované prefabrikáty, s presnosťou komponentov kontrolovanou v rozmedzí ±0,5 mm, prísne vyrobené podľa GB/T 2694-2018 technické podmienky.

Montáž na mieste využíva skrutkové spoje bez potreby zložitej konštrukcie zariadenia, umožňujúce rýchlu montáž, výrazné skrátenie stavebných cyklov, zlepšenie efektivity projektu a prispôsobenie rôznym požiadavkám na inštaláciu v teréne.

Prispôsobiteľné prispôsobenie

Konštrukcia, rozmery a špecifikácie prevodovky napínaciu vežu je možné prispôsobiť podľa úrovne sieťového napätia, uhlov natočenia, terénnych podmienok a zaťaženia požiadavky.

Pokrýva viacero konfigurácií vrátane typu pohára, typu sovovej hlavy a typu „suchého“ prispôsobiteľného na AC/DC prenosové systémy rôznych typov, ktoré spĺňajú požiadavky na ťažné uloženie pre vedenia od 110 kV do 1000 kV a vhodné pre zložité prostredia, ako sú púšte, hory a pobrežné oblasti.

Ochrana na vysokej úrovni

Prenosová napínacia veža má seizmickú odolnosť 7–8, spĺňajúce normy GB 50260 s úrovňami ochrany IP23–IP54.

Vykazuje vynikajúcu odolnosť voči vetru, odolnosť voči ľadu, a ochrana pred bleskom, schopná odolať silnému zaťaženiu vetrom 0,35 kN/m² – 0,75 kN/m² a 8 mm ľadovým podmienkam, zaisťuje stabilná prevádzka v extrémnom počasí a udržiavanie nepretržitého výkonu prenosovej linky.

Princíp funkcie produktu

Ako „pevný kotviaci uzol“ prenosového vedenia je hlavnou funkciou napínacej veže prenosu energie niesť napätie vodičov, vyrovnávanie síl na vedení a zabezpečenie stabilnej prevádzky prenosového vedenia. The princíp jeho funkcie sa odráža najmä v troch aspektoch:

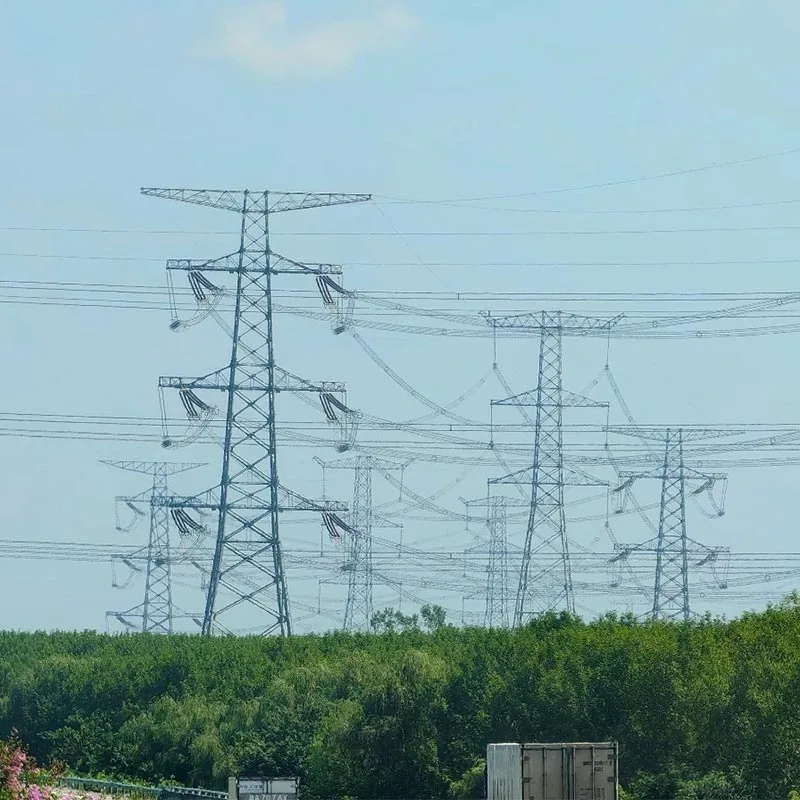

Po prvé, ťažné ložisko a kotvenie.Prenosová napínacia veža fixuje vodiče cez hlavu veže struny krížového ramena a ťahového izolátora, prijímajúce a vyrovnávajúce axiálne napätie na oboch stranách vodiča pri závity vedenia, segmentácie alebo koncové polohy, zabraňujúce natiahnutiu alebo odpojeniu vodiča, vyhýbanie sa vedeniu posunutie a poskytnutie pevnej podpory pre líniu.

Po druhé, silová rovnováha a prenos.Mriežková uhlová oceľová konštrukcia prenosovej napínacej veže je navrhnuté pomocou profesionálnej mechanickej simulácie na rovnomerný prenos rôznych síl, ako je napätie vodiča, zaťaženie vetrom a zaťaženie ľadom na základ veže, čím sa zabráni lokálnej koncentrácii napätia a zabráni sa deformácii veže poškodenie a zabezpečenie dlhodobej stability konštrukcie veže.

Po tretie, optimalizácia rozloženia riadkov.Pomocou rozumného uhlového dizajnu a konštrukčnej konfigurácie prevod napínacia veža umožňuje otáčanie vlasca a riadenie segmentov, vyrovnáva asymetriu parametrov vlasca, znižuje dodatočný vlasec straty a elektromagnetického rušenia a zabezpečuje bezpečnú vzdialenosť medzi vodičmi a zemou alebo budovami, spĺňajúce požiadavky noriem DL/T5352-2018 a zaisťujúce bezpečnosť prenosu a kvalitu napájania.

Naše služby

Návrh prispôsobeného riešenia

Spoliehanie sa na profesionálny tím výskumu a vývoja a inžinierske skúsenosti v kombinácii s klientmi parametre prenosového vedenia, terénne podmienky a požiadavky na zaťaženie, zabezpečujeme exkluzívny konštrukčný návrh, ťah výpočty, optimalizácia uhlových schém a celkové technické konzultačné služby pre prenosové napínacie veže, zabezpečenie, aby veže presne zodpovedali technickým potrebám.

Výroba na jednom mieste

Qingdao Anbang má modernú továreň vo vlastnom vlastníctve, ktorá dosahuje úplnú reťazovú kontrolu prenosu napínacie veže od obstarávania surovín, rezania, zvárania, ochrany proti korózii až po hotový výrobok inšpekcia.

Každý postup prísne dodržiava normu GB/T 2694-2018 a prechádza nedeštruktívnym testovaním, aby zabezpečiť, aby kvalita veže spĺňala štandardy.

Technická podpora na mieste

Ponúkame návod na inštaláciu na mieste, vysvetlenie postupu, technické uvedenie do prevádzky, a ďalšie služby pre prenosové napínacie veže, vyslanie profesionálnych technikov na pomoc pri riešení rôzne problémy počas výstavby, zabezpečenie toho, aby boli veže inštalované podľa noriem a efektívne umiestnené prevádzka.

Celocyklová popredajná záruka

Napínacie veže na prenos energie sa dodávajú so zárukou ≥30 rokov. Založili sme a komplexný popredajný sledovací mechanizmus, pravidelná kontrola prevádzkového stavu produktov, poskytovanie celoživotnú technickú podporu a služby núdzových opráv, promptne reagovať na potreby klienta a zabezpečiť dlhodobá stabilná prevádzka veží, čím sa znižuje riziko prevádzky a údržby klientov.

Špecifikácie produktu
