Uhlová oceľová voštinová veža

Qingdao Anbang New Energy sa pri poskytovaní komplexných služieb spolieha na globálny dodávateľský reťazec a tím technických služieb od skorého návrhu projektu a prispôsobenej výroby až po poradenstvo pri inštalácii na mieste a po predajnú prevádzku a údržbu.

Poskytli sme riešenia s uhlovou oceľovou voštinovou vežou pre viaceré nové energetické a energetické projekty v Juhovýchodná Ázia, Európa, Afrika a ďalšie regióny.

Dokážeme rýchlo reagovať a dodať produkty vysokej kvality podľa miestna klíma, normy a požiadavky na harmonogram výstavby, podporujúce globálnu čistú energiu a infraštruktúru rozvoj.

Náš produkt sa vyznačuje voštinovou mriežkovou štruktúrou ako jadrom, ktoré sa integruje vysoká nosnosť tradičných uhlových oceľových veží s vysokou stabilitou voštinových konštrukcií.

The Hlavným materiálom je za tepla valcovaná uhlová oceľ s vysokou pevnosťou, ktorá spĺňa národné normy a používa dlhú životnosť hot-dip galvanický antikorózny proces. Podporuje úplné prispôsobenie parametrov pre výšku veže, zaťaženie, odolnosť voči vetru úroveň a ďalšie.

Produkt tiež kombinuje kompaktnú štruktúru, malý pôdorys, silný vietor a seizmickú odolnosť, a nízke náklady na údržbu. Je v súlade s medzinárodnými a domácimi normami, ako sú ISO 9001 a GB/T 2694, vhodné pre stredne a nízko (15–60 metrov) vysoké stavby v oblasti obnoviteľnej energie, energie, komunikácií, bezpečnosti a iné poliach, ktoré poskytujú efektívne, bezpečné a nákladovo efektívne riešenia podpory pre globálne projekty.

Hlavné výhody

Podpora technológie patentového zosilnenia: Naše oceľové uhlové voštinové veže sú vybavené patentovanou výstužou technológia pre oceľové komponenty používané vo vežiach na prenos energie (CN223937740U).

Veža je postavená s starostlivo vybraná za tepla valcovaná uhlová oceľ s vysokou pevnosťou, ako je Q355B/Q345B, doplnená zosilnenými uzlovými doskami (≥5 mm) a základné dosky (≥16 mm). Každá šarža je dodávaná s certifikátom materiálu a mechanickými skúškami vrátane spektroskopická analýza a ťahové skúšky.

Vynikajúci štrukturálny výkon: Uhlová oceľová voštinová veža je v súlade s priestorovým trojuholníkovým mechanizmom systém a používa vysokopevnostnú uhlovú oceľ, ktorá zaisťuje stabilné ťažisko so silnou odolnosťou voči vetru a ľadu.

Autor: formovanie trojuholníkové podpery prostredníctvom svoriek, závitových tyčí a závitových puzdier, pevnosť a tuhosť hlavného uhol ocele sú výrazne zvýšené bez vŕtania, čím sa zabráni poškodeniu základného materiálu a celkovo sa zlepší nosnosť o viac ako 30 %.

Dlhotrvajúca ochrana proti korózii: Základný antikorózny proces využíva žiarové zinkovanie (pieskovanie na hrdzu stupeň úberu Sa2,5), s hrúbkou zinkovej vrstvy ≥86μm (v súlade s normami GB/T 13912).

Môže byť inovovaný na kompozitné antikorózne riešenie podľa požiadaviek zákazníka, vhodné do drsného prostredia ako napr pobrežné vysoká soľná hmla a priemyselné oblasti.

Efektívna konštrukcia: Spôsob spájania využíva hlavne skrutky s čiastočným zváraním ako doplnok. Vežový segment montáž je dokončená prostredníctvom automatizovanej montážnej platformy.

Továrensky prefabrikované nezávislé plné segmenty veža používajú kruhové spoje medzi doskou, čím sa eliminujú tradičné spoje dosiek. Kontrolujú sa zvarové švy nedeštruktívne (UT/MT), aby sa zabezpečila pevnosť spojenia.

Flexibilné prispôsobenie: Poskytujeme služby prispôsobenia plných parametrov (výška / zaťaženie / rozhranie). Výšky veží dosah od 15 do 60 metrov, s nosnosťou 500–5000 kg, ideálne pre fotovoltaický zosilňovač stanice, meranie vetra pre veternú energiu, komunikačné základňové stanice a ďalšie rôznorodé požiadavky.

Široké aplikačné scenáre: Vhodné na prenos energie (ultra-vysoké napätie / vysoké napätie), komunikačná základňa stanice, podpora veternej energie, ochrana pred bleskom, monitorovanie a ďalšie oblasti, pokrývajúce výšky od 5 do 80 metrov.

Kompaktná voštinová štruktúra znižuje stopu o 10% - 15% v porovnaní s tradičnými uhlovými oceľovými vežami, vďaka čomu je vhodnejší pre obmedzené priestory v mestských predmestiach, na poľnohospodárskej pôde a v horských oblastiach.

Parametre špecifikácie

Scenár aplikácie

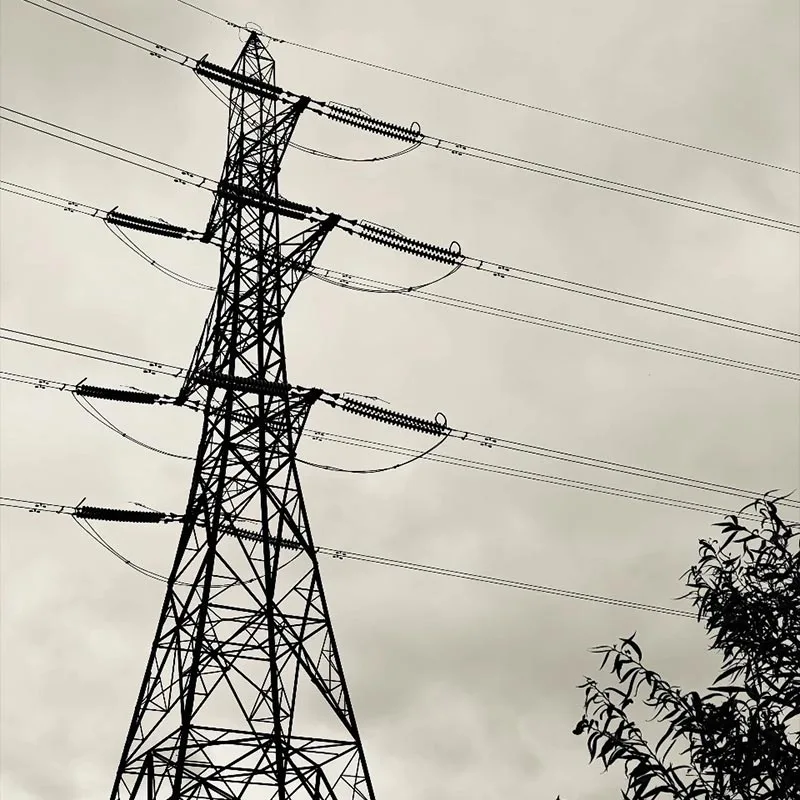

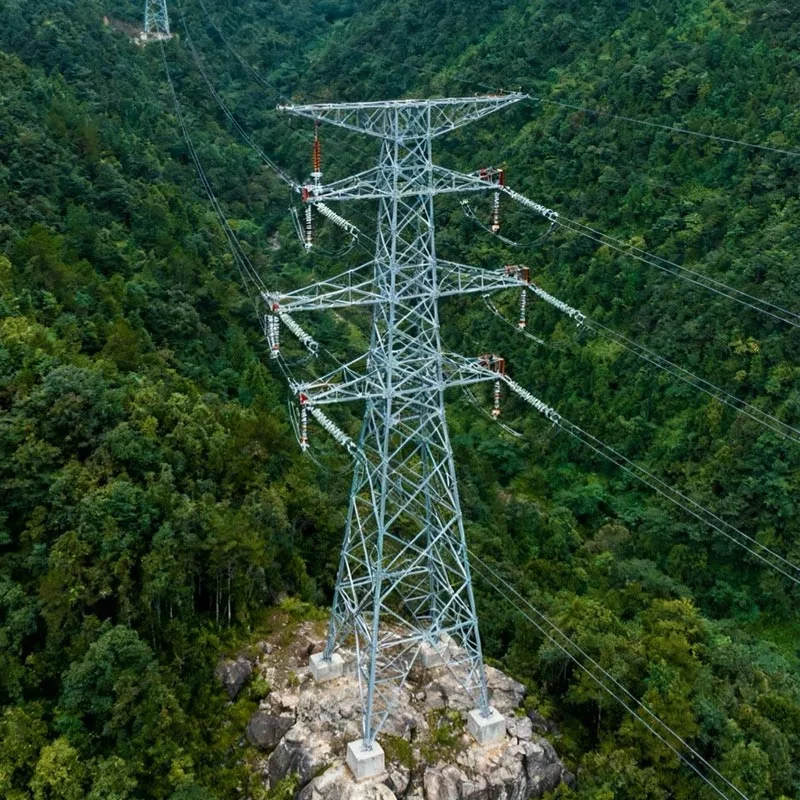

Prenos elektrickej energie: Prenosové vedenia vysokého napätia / ultravysokého napätia, renovácia vidieckej siete, park napájacie podporné veže.

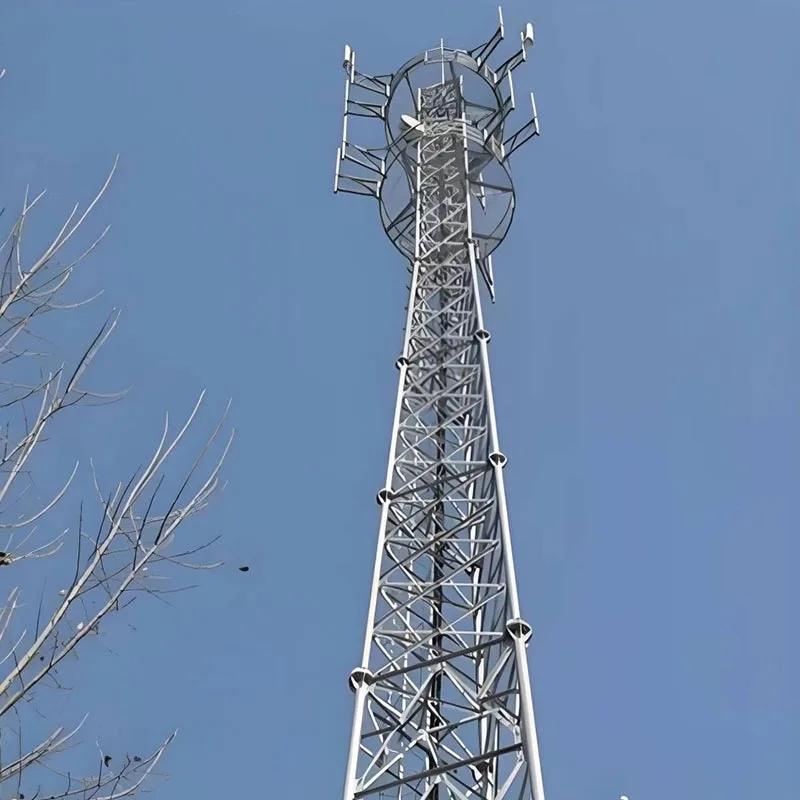

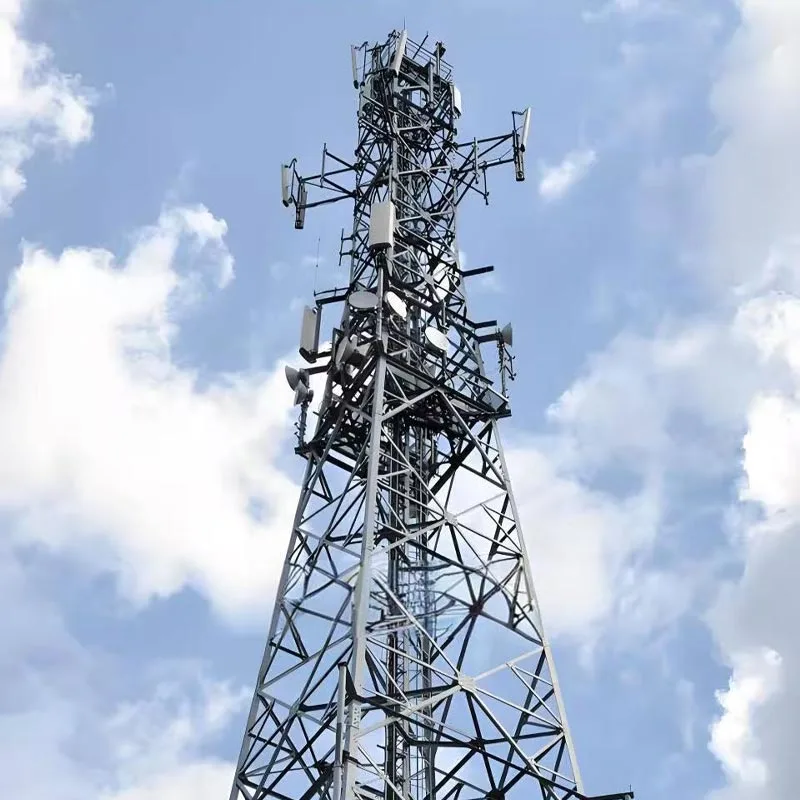

Komunikačné základňové stanice: Makro základňové stanice 5G/4G, držiaky mikro staníc, pokrytie signálom v mestách a na vidieku veže.

Podpora veternej energie: Veže na meranie vetra, veže zberného vedenia, monitorovanie terénnych staníc a bleskov ochranné veže.

Skladovanie fotovoltaickej energie: Komunikačné stožiare pre fotovoltaické elektrárne, bezpečnostné monitorovacie stožiare.

Priemyselné monitorovanie: Diaľkové monitorovacie veže pre bane, ropné polia, rieky, prevenciu lesných požiarov atď.

Mestské inžinierstvo: Mestské osvetlenie, monitorovanie dopravy, monitorovanie počasia, veže na ochranu pred bleskom.

Horské / predmestské: Ľahké veže pre oblasti so zložitým terénom, jednoduchšou prepravou a inštaláciou.

FAQ

1. Aký je rozdiel medzi uhlovou oceľovou voštinovou vežou a tradičnou uhlovou oceľovou vežou?

V porovnaní s tradičnými uhlovými oceľovými vežami: voštinová mriežková štruktúra optimalizuje dráhu prenosu sily, zvýšenie nosnosti o 15 % – 20 % pri rovnakom množstve ocele, čím sa zabezpečí lepší vietor a seizmická odolnosť odolnosť a vyššiu účinnosť pri modulárnej montáži.

2. Ako je ochrana proti korózii prispôsobená pre globálne projekty?

Štandardná žiarová galvanizácia (vrstva zinku ≥86μm), prechádza 96-hodinovým testom v soľnej hmle bez korózie;
Pre pobrežné oblasti s vysokým obsahom soli, priemyselné a iné scenáre, dvojité antikorózne riešenie so žiarovou galvanizáciou a fluorokarbónový povlak predlžujúci životnosť na 35–40 rokov;
Všetky upevňovacie prvky sú žiarovo pozinkované a skrutkové spoje používajú povrchovú úpravu Dacromet, aby sa zabránilo lokálnej korózii.

3. Aký je dodací cyklus pre prispôsobené produkty?

Štandardné produkty (15–30 metrov): Dostupné na sklade, dodané do 7–15 dní;
Výrobky na mieru (30–60 metrov, vrátane špeciálnych požiadaviek na antikoróznu ochranu / zaťaženie): V závislosti od dizajnu zložitosť, výroba je dokončená za 20–45 dní, s inštalačným návodom a technickou podporou.

4. Ktorým kľúčovým bodom je potrebné venovať pozornosť pri inštalácii a údržbe?

Inštalácia: Musí byť vykonaná tímom s kvalifikáciou na inštaláciu výškových konštrukcií, striktne zostavená podľa výkresov s krútiacim momentom skrutiek spĺňajúcim normy (skrutky M24 ≥ 400 N·m) na zabezpečenie zvislosti;
Údržba: Každé 2 roky skontrolujte hrúbku galvanizácie a dotiahnutie skrutiek; vykonať komplexnú kontrolu po tajfúnoch alebo zemetraseniach; opravte antikoróznu vrstvu každé 3 roky v pobrežných oblastiach a premerajte odpor uzemnenia každé 1-2 roky.

5. Ktoré medzinárodné/domáce normy výrobok spĺňa?

Domáce normy: GB/T 2694 „Technické podmienky na výrobu stožiarov prenosového vedenia“, GB 50017 „Oceľ Norma pre návrh konštrukcie", GB 50135 "Štandard pre návrh výškovej konštrukcie";
Medzinárodné normy: Systém riadenia kvality ISO 9001, ASTM, DIN, JIS atď., A môžu poskytnúť zodpovedajúce dokumenty o zhode podľa požiadaviek krajiny projektu.
