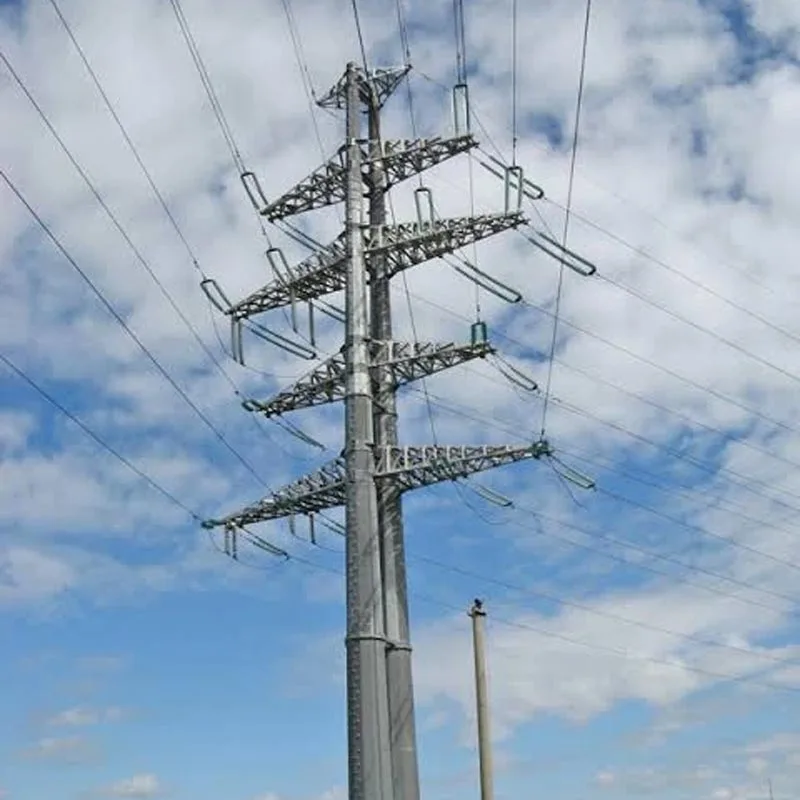

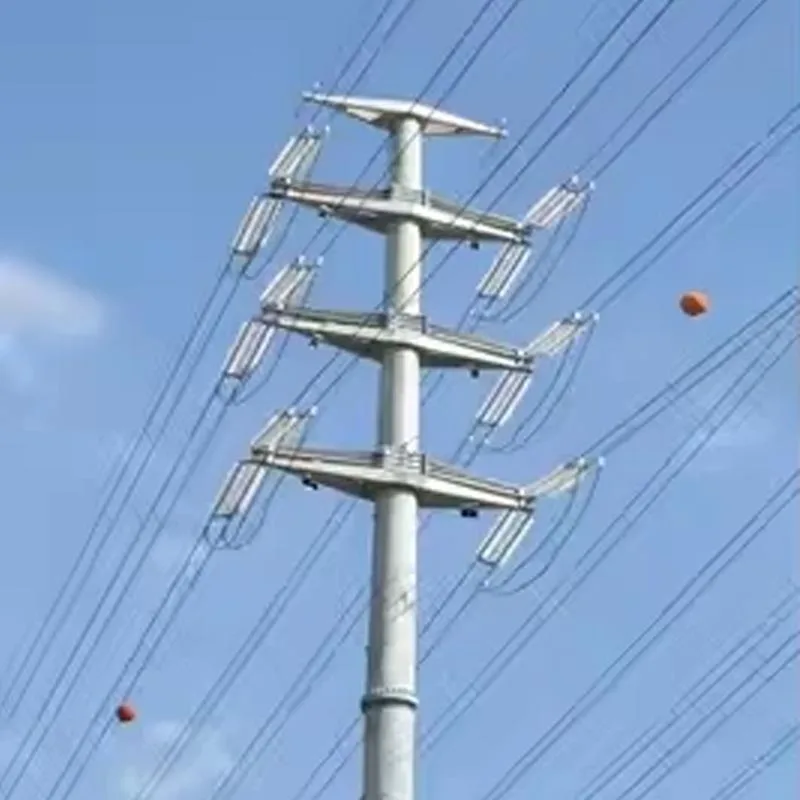

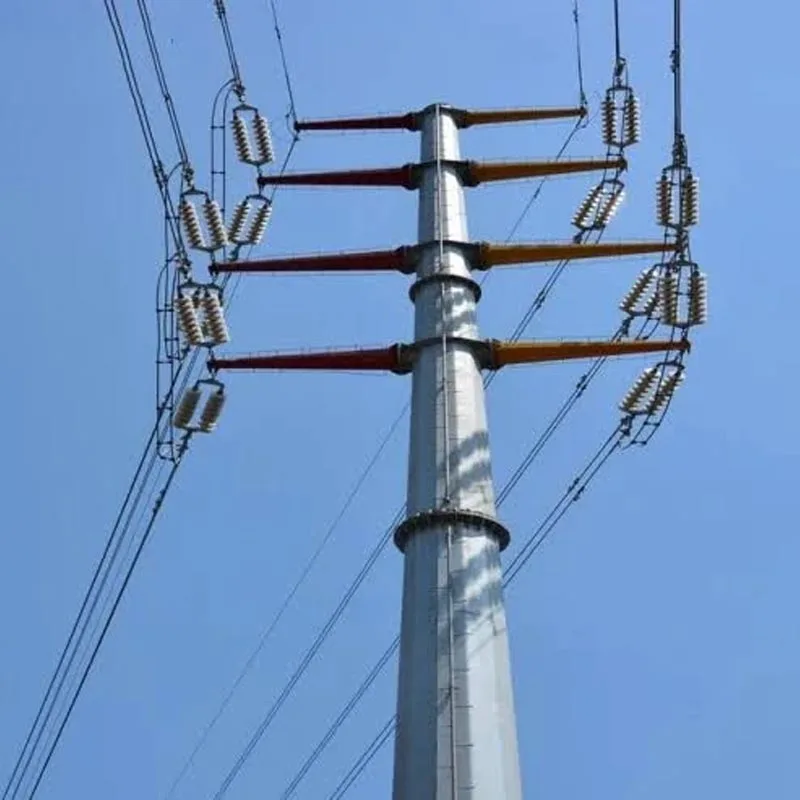

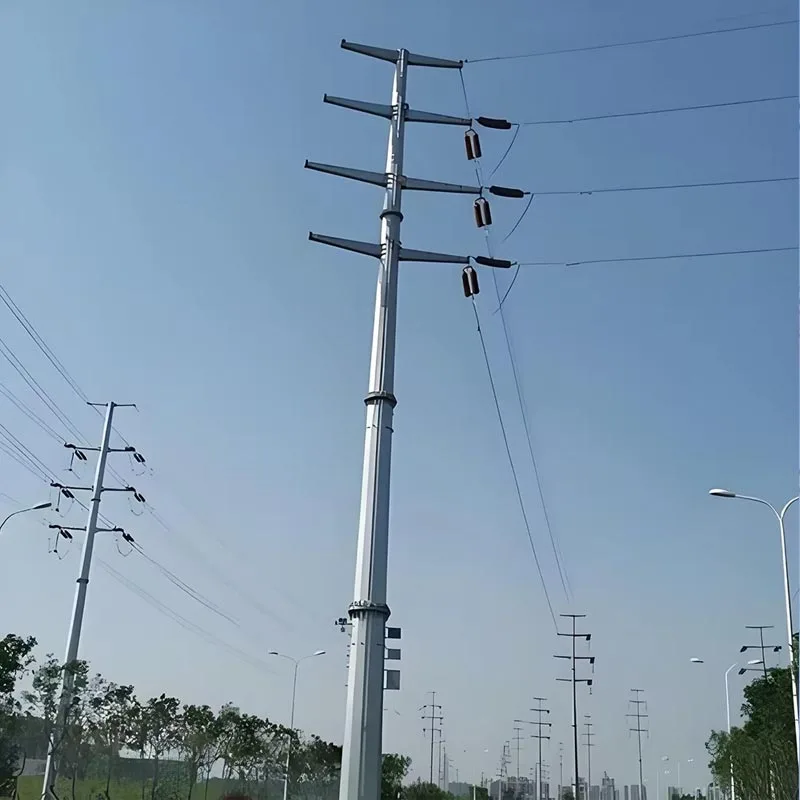

Oceľový rozvodný stĺp 33kV

Aplikačné scenáre pre oceľový rozvodný stĺp Anbang 33kV

Rúrkové oceľové rozvodné stožiare Anbang 33 kV slúžia ako základná infraštruktúra pre vysokonapäťovú hornú energiu distribučné systémy, prispôsobiteľné rôznym geografickým a projektovým podmienkam.

Mestské a prímestské energetické siete Ideálne pre kompaktné mestské koridory, obytné štvrte a obce renovačné projekty. Vďaka štíhlej stope a úhľadnému vzhľadu sa hodia do úzkych cestných rezerv a sú husto postavené zóny, nasadené ako závesné, uhlové a koncové stožiare pre 33kV nadzemné napájače.

Vidiecka elektrifikácia a perimestské siete Vhodné pre diaľkové dodávky energie do dedín, poľnohospodárskej pôdy a malých mestách. Ľahká prefabrikovaná konštrukcia znižuje náročnosť prepravy v odľahlom teréne, podopiera programy modernizácie a rozšírenia vidieckej siete.

Priemyselné zóny a obchodné parky Stabilne zásobujú elektrinou továrne, logistické centrá, nákupné komplexy a priemyselné areály. Vysoká štrukturálna zaťažiteľnosť je vhodná pre veľké zaťaženie vodičov a časté rozširovanie siete požiadavky.

Pripojenie k sieti obnoviteľnej energie Široko používané pre odchádzajúce linky stredne veľkých solárnych fariem a veternú energiu stanice, spájajúce miesta výroby obnoviteľnej energie s regionálnymi distribučnými rozvodňami.

Projekty pobrežného, silného vetra a drsného prostredia Žiarovo zinkované ošetrenie poskytuje vynikajúcu antikoróznu ochranu výkon, vďaka čomu sú spoľahlivé pre pobrežné oblasti, vlhké oblasti a miesta so silnými rýchlosťami vetra.

Projekty podporujúce infraštruktúru Použiteľné pre napájanie pozdĺž elektrifikovaných dopravných ciest, banských zón a vzdialené inžinierske zariadenia. Všetky palice sú podložené oficiálnymi testovacími správami, úplnými certifikátmi ISO a bohatými globálne referencie projektov; k dispozícii sú prispôsobené návrhy, ktoré zodpovedajú miestnemu zaťaženiu vetrom, pôdnym podmienkam a technickým štandardy.

Kritické inštalačné špecifikácie a bezpečnostné opatrenia pre 33kV rúrkový oceľový rozvodný stĺp

Špecifikácie základnej inštalácie

Požiadavky na základy Typ základu sa navrhne podľa miestneho zaťaženia vetrom, únosnosti pôdy a výška tyče. Bežne sa používa betónový základ alebo základ s kotviacimi skrutkami. Výkop základov hĺbka, rozmer a trieda pevnosti betónu musia prísne dodržiavať technické výkresy. Zásyp musí byť zhutnený vrstvu po vrstve, aby bola zaručená dostatočná stabilita proti prevráteniu.

Vertikálnosť a tolerancia polohy Po postavení nesmie vertikálna odchýlka tyče presiahnuť 3‰ výšky tyče. Horizontálne posunutie polohy na úrovni terénu musí byť v súlade s projektom trasy; odchýlka sa kontroluje v rámci prípustný rozsah špecifikovaný v normách distribúcie energie.

Pripojenie sekcií Štandard Pre viacdielne rúrkové stožiare musia byť prírubové spojovacie plochy čisté a rovné. Všetky vysokopevnostné skrutky sa musia dotiahnuť symetricky v poradí, aby sa dosiahla špecifikovaná hodnota krútiaceho momentu. Poistné podložky musia byť nainštalované úplne, aby sa zabránilo uvoľneniu skrutky pri dlhodobých vibráciách.

Špecifikácia uzemnenia Povinná spoľahlivá inštalácia uzemnenia. Odpor uzemnenia musí spĺňať miestnych 33 kV požiadavky na distribučnú sieť. Uzemňovacie vodiče musia byť pevne privarené alebo priskrutkované k základni stĺpa a na pripojovacie škáry sa aplikuje antikorózna úprava

Montáž štandardnej montáže krížové ramená, izolátory, káblové svorky a iný hardvér musia byť namontované v súlade s dizajnovým zameraním. Prednastavené montážne otvory sa nesmú svojvoľne vŕtať ani upravovať. Hardvérové uťahovanie krútiaci moment sa musí riadiť technickými pokynmi výrobcu.

Kľúčové bezpečnostné opatrenia pre 33kV rúrkový oceľový rozvodný stĺp

Bezpečnostné opatrenia počas prepravy a skladovania

1.Chráňte žiarovo pozinkovaný povrch pred poškriabaním, nárazom a trením. Akékoľvek poškodenie náteru musí byť včas opravené zodpovedajúcim antikoróznym náterom.
2. Podporné tyče s mäkkým polstrovaním počas stohovania a prepravy, aby sa zabránilo lokálnej deformácii. Neumiestňujte ťažké bremená priamo na telá tyčí.
3. Palice skladujte na rovnej, dobre odvodnenej zemi; oddelené vrstvy pomocou drevených podpier, aby sa zabránilo zadržiavaniu vlhkosti a povrchovej korózii.

Bezpečnostné opatrenia počas inštalácie

1. Striktne prijmite určené polohy zdvíhania. Nesprávne zdvíhacie viazanie môže spôsobiť trvalú deformáciu tubulárnej tyče ohybom.
2. Svojvoľne nevŕtajte nové diery ani nerežte telo tyče bez technického schválenia výrobcu, čo by oslabilo pevnosť konštrukcie.
3. Utiahnite prírubové vysokopevnostné skrutky symetricky na špecifikovaný krútiaci moment; kompletnú sekundárnu kontrolu po inštalácii.
4. Vertikálna odchýlka riadiacej tyče do 3‰ od výšky tyče. Zabezpečte zhutnenie základov, aby ste predišli riziku prevrátenia a prevrátenia stĺpa.
5. Vyžaduje sa spoľahlivé uzemnenie. Skontrolujte odpor uzemnenia, aby ste splnili miestne normy elektrickej siete 33 kV.
6. Zastavte výstavbu počas búrok, silného dažďa a silného vetra, aby bola zaistená prevádzková bezpečnosť.

Bezpečnostné opatrenia počas prevádzky a údržby

1.Nikdy nepridávajte ďalší hardvér, káble alebo vybavenie, ktoré prekračuje navrhnutú nosnosť stĺpa.
2. Pravidelne kontrolujte uvoľnenie skrutiek, odlupovanie povlaku, koróziu a viditeľnú deformáciu pólov.
3. Včas opravte poškodené galvanizované vrstvy, aby spomalili hrdzavenie, najmä pri stĺpoch nasadených v pobrežných a vlhkých oblastiach.
4. Vyhnite sa kolízii ťažkých strojov v blízkosti základov stĺpov; umiestnite výstražné značky na stĺpy pri ceste.
5. Pravidelne zaznamenávajte výsledky kontroly; po zistení abnormálnych podmienok vykonajte ošetrenie výstuže.

Základné pokyny pre rutinnú údržbu pre 33kV rúrkový oceľový rozvodný stĺp

1. Vizuálna kontrola (Pravidelný cyklus: štvrťročne / polročne)

• Skontrolujte, či telo tyče nie je ohnuté, pretlačené, prasknuté a deformované.
• Skontrolujte žiarovo pozinkovaný povlak: zistite odlupovanie, odlupovanie, hrdzavé škvrny, najmä na prírubách, zvaroch a základných častiach.
• Skontrolujte priečne ramená, izolátory, armatúry a káble, či nie sú poškodené, zostarnuté alebo posunuté.
• Skontrolujte, či sa o stĺp neopierajú stromy, cudzie predmety alebo nečistoty.

2. Kontrola pripojenia a skrutiek

• Skontrolujte všetky prírubové skrutky, upevňovacie prvky a poistné podložky, či nie sú uvoľnené, zhrdzavené alebo či chýbajú časti.
• Dotiahnite skrutky na požadovaný krútiaci moment, ak sú uvoľnené; vymeňte silne skorodovaný hardvér.
• Skontrolujte spoje uzemnenia; zabezpečujú pevný kontakt bez oxidácie.

3. Kontrola základov a okolitého prostredia

• Skontrolujte, či základ nie je usadzovaný, prasknutý, akumulovaná voda alebo erózia pôdy.
• Odstráňte nahromadenú zeminu, burinu a vodu okolo základne stĺpa, aby ste zabránili zrýchlenej korózii.
• Vertikálnosť monitora; okamžite riešiť zjavný sklon.

4. Test výkonu uzemnenia (odporúča sa každoročne)

• Zmerajte odpor uzemnenia tak, aby bol v súlade s miestnymi distribučnými špecifikáciami 33 kV.
• Opravte zlomené alebo skorodované uzemňovacie vodiče a opravte spoje, keď odpor prekročí limity.

Často kladené otázky pre Anbang 33kV rúrkový oceľový rozvodný stĺp

Q1: Akú antikoróznu úpravu aplikujete na oceľové rúrkové stožiare?

A1: Všetky póly využívajú žiarové zinkovanie ako štandardnú úpravu. Pozinkovaná vrstva účinne odoláva hrdzi, soli hmla a vlhké podnebie, vhodné pre vnútrozemské, vidiecke a prímorské prostredie. Zákazkový duplexný náter (galvanizácia plus farba) je k dispozícii pre silne korozívne oblasti.

Q2: Môžete poskytnúť oficiálne správy o skúškach a príslušné certifikácie?

A2: Áno. Dodávame kompletné protokoly o skúškach zaťaženia konštrukcie, certifikáty materiálovej kontroly, certifikáciu ISO 9001 a ďalšie požadované dokumenty pre výberové konanie a prijatie projektu. Všetky technické údaje spĺňajú medzinárodné médiá normy distribúcie napätia.

Q3: Je podporovaný vlastný dizajn?

A3: Absolútne. Podľa toho upravíme výšku stĺpa, hrúbku steny, vrchné zaťaženie, rozloženie montážneho otvoru a veľkosť príruby miestne zaťaženie vetrom, stav pôdy a technické požiadavky na vedenie 33 kV. Návrhy závesných, uhlových a koncových pólov sú všetky dostupné.

Q4: Aké sú vaše výrobné a dodacie možnosti?

A4: Vlastníme plne automatické výrobné linky so stabilnou kapacitou hromadnej výroby. Dokážeme zvládnuť veľké hromadné objednávky a zariadiť flexibilné plány zásielok, aby sa splnili harmonogramy EPC a utilitných projektov.

Otázka 5: Aký typ základu sa odporúča na inštaláciu?

A5: Bežne sa používa základ kotevných skrutiek alebo liaty betónový základ. Konkrétny rozmer závisí od výška stĺpa, rýchlosť vetra a únosnosť pôdy. Na požiadanie môžeme ponúknuť referenčné výkresy základov.

Q6: Ako dlho je očakávaná životnosť?

A6: Pri bežnej prevádzke a pravidelnej údržbe dosahujú žiarovo pozinkované oceľové stožiare životnosť 25–30 rokov. Životnosť možno predĺžiť pomocou vylepšených antikoróznych riešení pre pobrežné oblasti s vysokým obsahom soli.
